ハトメ式カーテンとフィッティングルームの作図事例

ハトメ式カーテンとフィッティングルームの作図事例

■サイズ	■仕様
W2670×D1300×H1900 図面参照	壁面：PB下地AEP塗装仕上げｶｰﾃﾝﾝﾊﾟｲﾌﾟ：φ40mmｽﾁｰﾙ丸ﾊﾟｲﾌﾟﾆｯｹﾙｻﾃﾝ仕上げﾐﾗｰﾊﾟﾈﾙ：木工白染色枠+t=5mmｸﾘｱﾐﾗｰ貼り
■備考

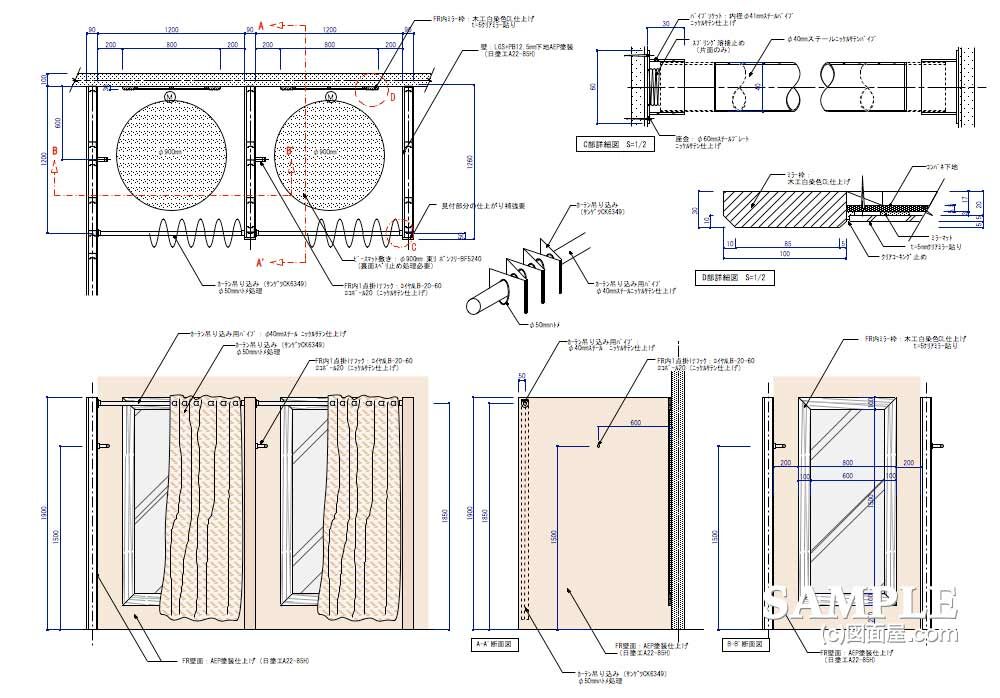

この作図事例はハトメ式カーテンを取り付けたフィッティングルーム(以下FR)の作図事例事例となります。

従来、FRの出入り口にはカーテンと建具の2種類のタイプがありますが、カーテンのタイプでもカーテンレール仕様と今回の事例のように、生地にハトメを付けたタイプに分かれます。

ただ、注意点があります。

ハトメの場合は、カーテンを通すパイプを脱着式にしなければなりません。ですから、取り付け場所によってパイプの納めを変える必要があります。

それでは、続きをご覧ください！

頑張ってます！
↓　↓　↓

デザインランキング

にほんブログ村

●スポンサードリンク

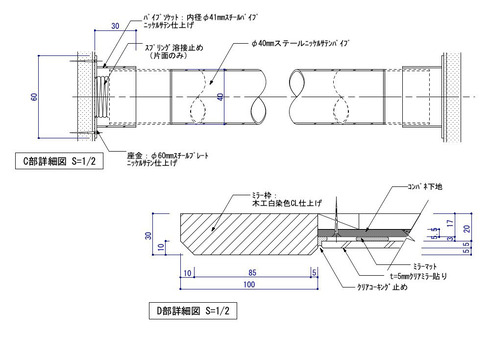

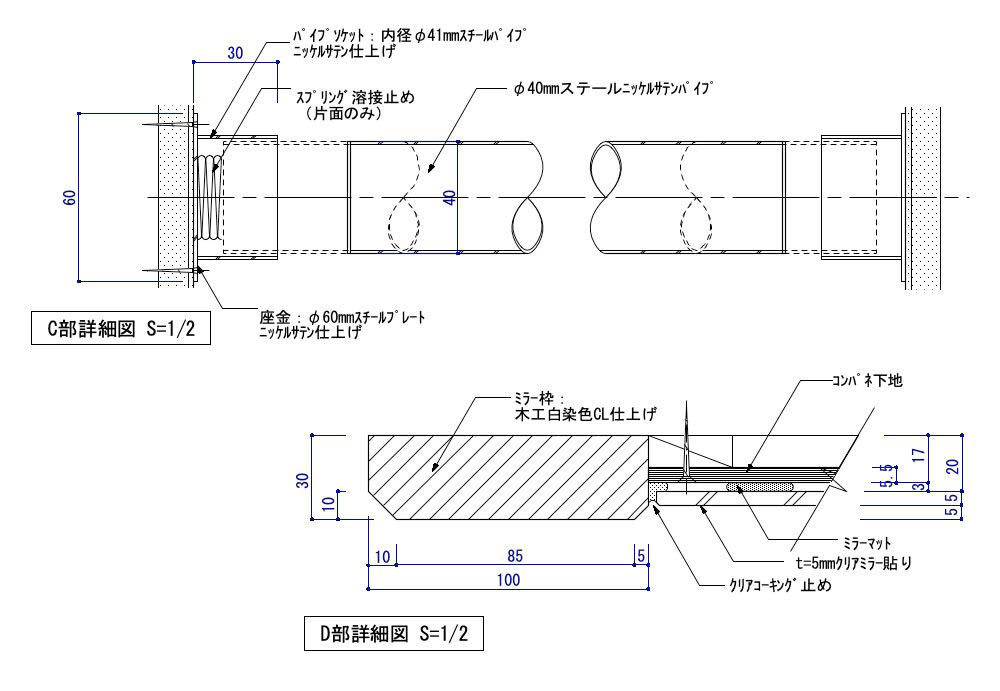

まず、以下の詳細図を見てください。
２カ所を選んでいますが、上の詳細図がハトメタイプのバーの納めになります。

両サイドにパイプソケットを取り付けます。そして、片方のパイプソケットにスプリングを溶接止めします。もうお分かりでしょう。

片方のバーには蓋を着けています。後は、カーテンを通して、押し込んで、元の位置に戻すだけで納まります。とてもシンプルな手法ですが、簡単で良いですね！

しっかり真似って描いてみてください。

次に、上の詳細図ですが、これはFR内に設置する姿見の部分詳細図です。

作図は、しっかり描いてあるので、これも参考として覚えておいてください。

内装図面、特にアパレルショップなどは壁面に、直付けこのようなミラーパネルを取り付けるのは多いと感じます。

今からでも、この納めを覚えきって仕事に役立ててください。

今回は、以上となります。ありがとうございました。
