【HL_004】キッズ専用のシングルハンガーラック

【HL_004】キッズ専用のシングルハンガーラック

■サイズ	■仕様
W900×D400×H900〜1300 図面参照	本体：ｽﾁｰﾙﾊﾟｲﾌﾟﾆｯｹﾙｻﾃﾝ仕上げ
■備考 ★

今回のシングルハンガー（SHL）の作図事例は、2009年製作ののキッズショップのSHLです。
ブランドは、確か『組曲』だっったかな？

かなり個性的で見栄えはしますが、キッズショップでは如何なもんでしょう。
もっとソフト感覚の方が私は好きです。

しかし、個性的なフォルムなので、読者の方の抽斗をもうひとつ増やしてもらおうとで投稿しました。
曲げ加工したパイプの脚部分が特徴的です。

ただ、脚部のスチールパイプがちょっと細いので気になりました。

続きをご覧ください！

応援、宜しくお願いします！
↓　↓　↓

デザインランキング

●スポンサードリンク

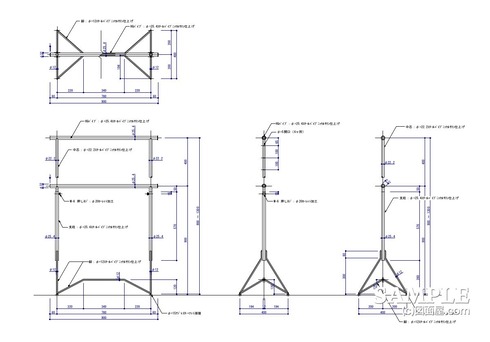

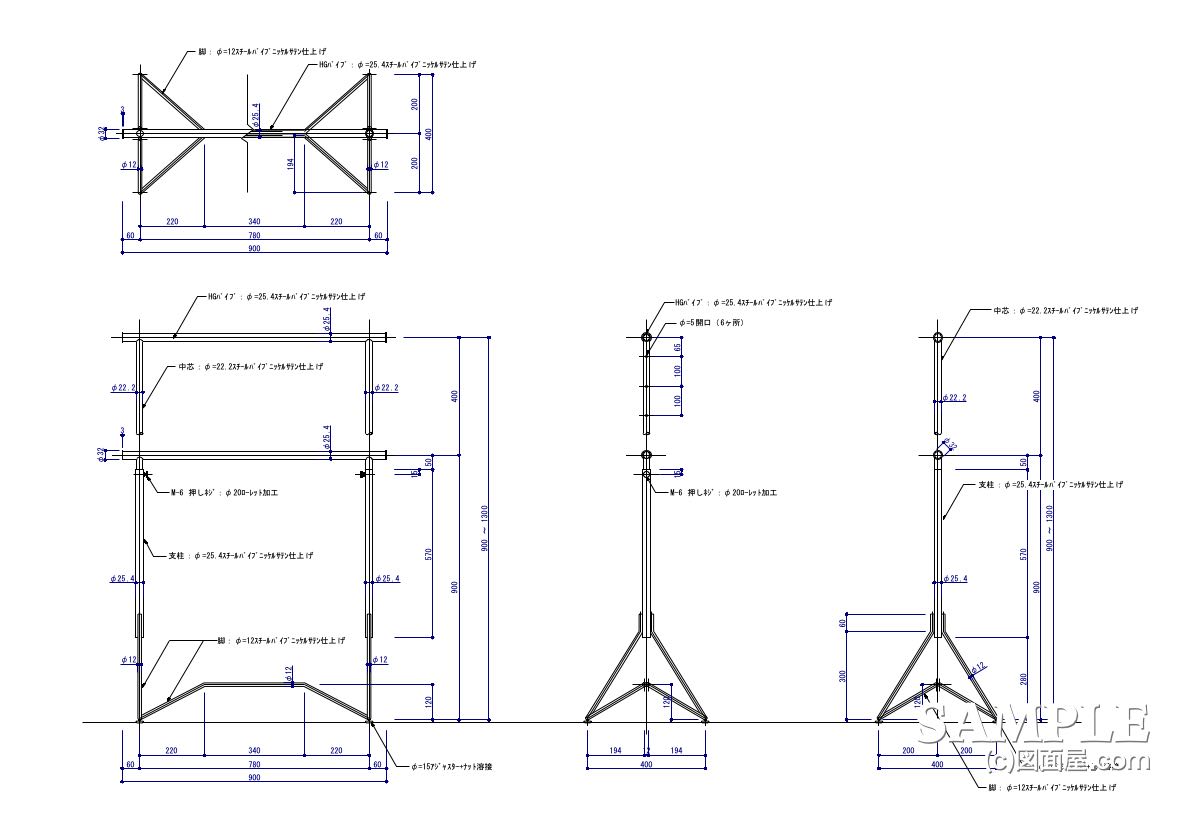

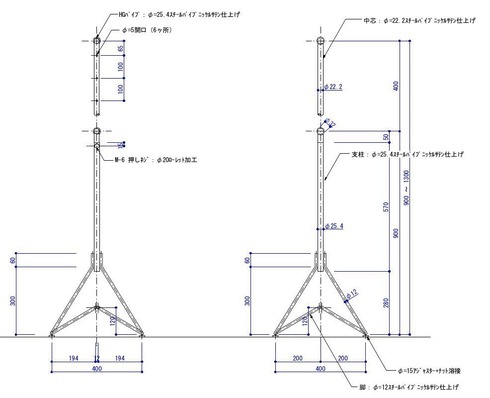

上記断面詳細図も理解してください。

何れにせよ、SHLは吊りがメインの什器ですので、ショップとしては個性を優先したと感じます。

注意点としては、出来れば支柱と脚部のそれぞれの接点を意識した設計です。

形のアイディアは良いのですが強度的な工夫がもうちょっと必要かな＞？
まぁ、これもアイデアと言うことにしますかね！

以上です。
