【HL_006】傘専用のハンガーラック

【HL_006】傘専用のハンガーラック

■サイズ	■仕様
W280×D280×H1500 図面参照	支柱：φ32mmｽﾁｰﾙ丸ﾊﾟｲﾌﾟｺﾞｰﾙﾄﾞﾌﾞﾛﾝｽﾞﾒｯｷ仕上げﾍﾞｰｽ：ﾅﾗ材CL仕上げ
■備考 ★

今回は、ちょっと珍しい図面です。その名は、傘専用のハンガーラック！
カテゴリー名を決める上で悩みましたが、基本的に商品を掛ける目的が大と感じました。

本来は、傘スタンド什器などと呼ぶ人もいますが、今回はタイトル名でお願いします。
ほんとカテゴリ分けは難しい！（泣）

上段では、折り畳み傘をフックに掛けて陳列します。
中段と下段のサークルパイプハンガーで一般傘を陳列出来るようにしています。

作図上で注意した点は、実際に傘のサイズを検証して設定したパイプの高さですね。

上段のフックは見やすさを優先してフックの本数をあえて少なくしています。

フックの本数を増やしすぎると見栄えが損なわれるのでご注意を！！

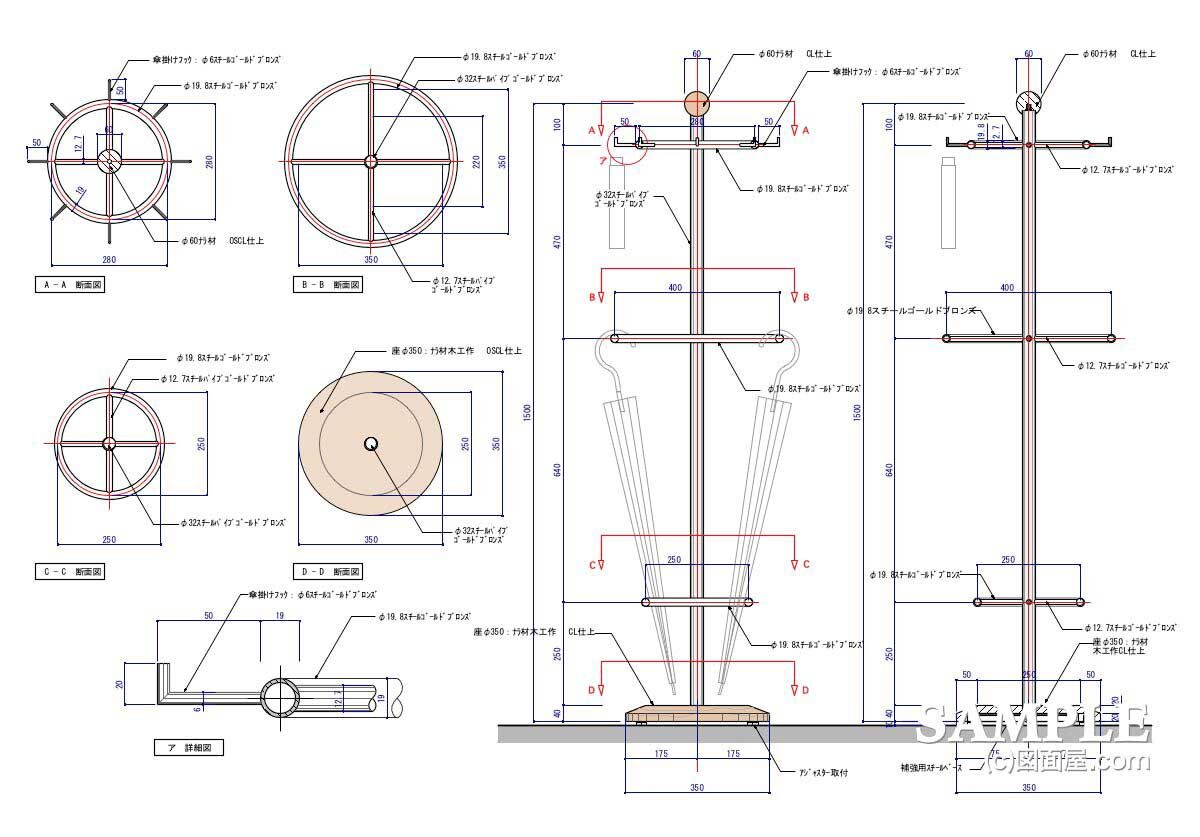

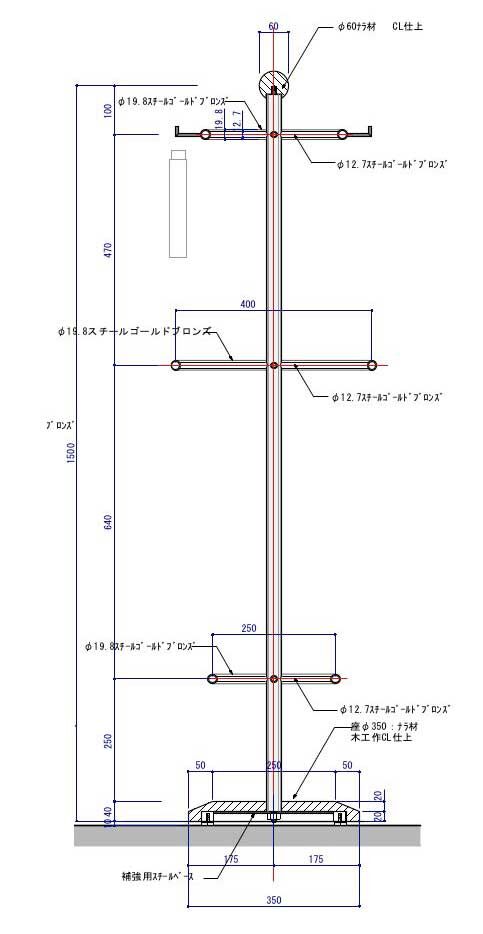

それでは、断面詳細図を添付していますので、確認願います。
