吊りボーダーの姿図と断面図

■サイズ	■仕様
W17278×D100×H250 図面参照	ﾎﾞｰﾀﾞｰ：木工下地化粧板仕上げ吊りﾊﾟｲﾌﾟ：φ12ｽﾁｰﾙ丸ﾊﾟｲﾌﾟ焼き付け仕上げ+ﾎﾞﾙﾄ溶接受け金物：t=2mmｽﾁｰﾙﾌﾟﾚｰﾄ焼き付け仕上げ
■備考

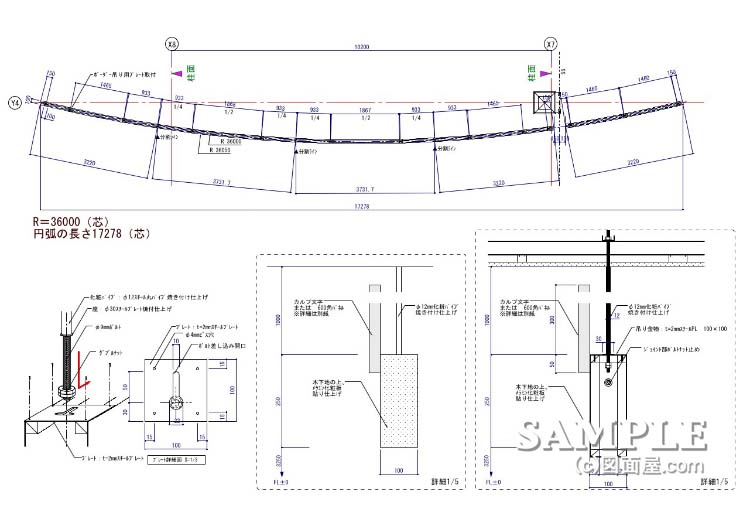

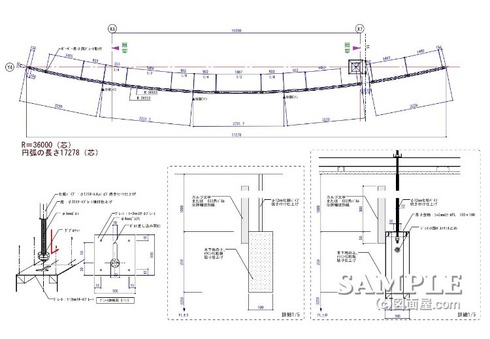

この作図事例は吊りボーダーの姿図と断面図です。

このボーダーは広範囲なエリアやゾーン（キッズエリア、レディースゾーンなど）を明確にさせる場合に使われるボーダーです。

ボーダー自身の構造は、一般的なものと同様ですが、吊り方に特徴があります。

それはボーダーの上部に鍵穴状の開口をしたスチールプレートを取り付けます。

そして、吊りパイプをその開口に通してスライドさせて固定する方法をとっています。
（スケッチを参照してください）

この吊り方のポイントは、スライドさせるあそび幅（各吊りパイプの位置調整をする為の幅）を必ず設ける事です。

万が一、吊り位置がズレていても、このあそび幅があるため、多少の調整がきくようにしています。

しかし、この吊り方にも難点があります。

それはプレートがボーダー上部でビス止めしている点です。

床面に向かって荷重がかかる物に対して、同じ方向へビス固定すると外れてしまう恐れがあるからです。

よって、プレートを天井方向に向かってビス固定出来る様にすれば外れる心配は軽減されます。
