汎用性のある吊り戸棚の作図は覚えてください！

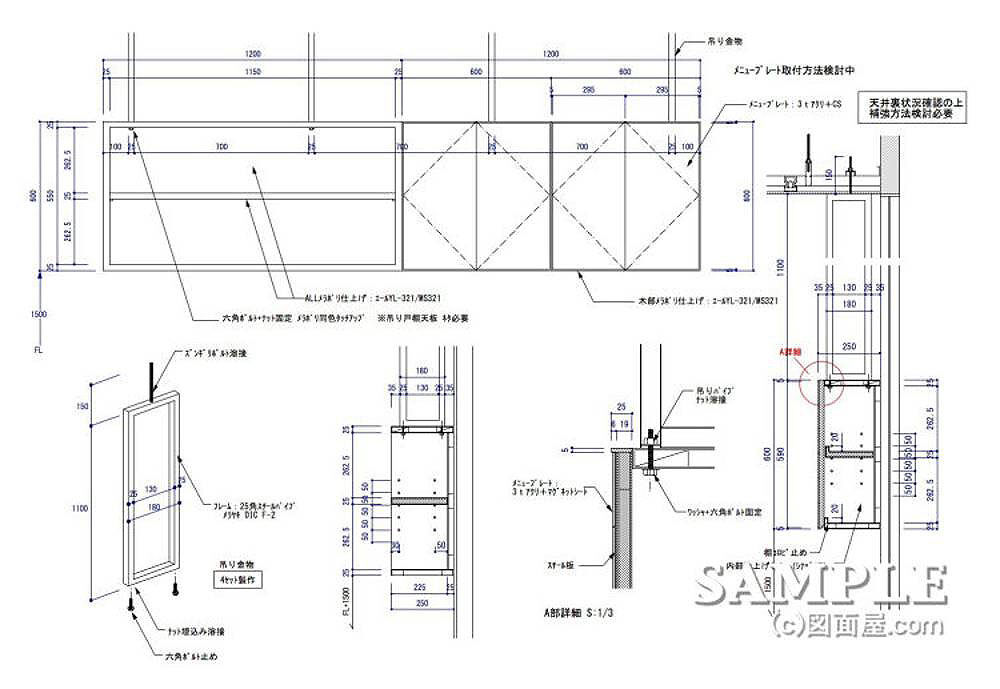

■サイズ	■仕様
W2400×D250×H600 図面参照	吊りﾊﾟｲﾌﾟ：25×25ｽﾁｰﾙ角ﾊﾟｲﾌﾟ焼き付け仕上げ吊り棚：木工化粧板仕上げ
■備考この吊り戸棚に使用している鋼材は下記を参照下さい。 ⇒　鋼材表【スチール角パイプ】

今回の作図事例は、吊り戸棚です。狭い空間では、雑品の置き場所に困りますよね。そんなとき、後付けで設置した天吊りの戸棚です。

本来、レジバックなどの吊り戸棚、天袋などは壁面に固定するのが最も一般的ですが、この事例では壁面がガラスサッシュになっていので、仕方なく天井吊りにしました。

ディスプレー棚として使うオープン棚と、見えては良くないものを収納できる２つの機能を設けています。

そして、ふたつの機能を持った吊り戸棚を連結しました。尚、図面内にその連結ジョイント方法がしるされていません。描き忘れです。ご容赦を！

この場合、ビスでの固定は吊り込みした際にずれてしまうのでボルトと化粧ナットで締め付ける方が望ましいでしょう。

それでは、もっと詳しくお知らせしますので、続きをご覧あれ！

頑張ってます！
↓　↓　↓

デザインランキング

にほんブログ村

●スポンサードリンク

A部詳細図では吊りパイプと戸棚のジョイント方法を表現していますが、パイプ内にナットを溶接するにはパイプを加工する必要があります。

最も簡単で安価な方法はパイプに直接ボルトを溶接する事です。溶接面積は小さくなりますが、強度的にも問題ないでしょう。

作図精度もこの程度描いておけば理解されます。断面図もしっかりネタを入れて描いているのがいいですね。ハッチングでもいいのですが、普段からネタ入りで詳細図を描いていれば、それほどおっくうでは無くなるでしょう。

ヌケはあったものの、この図面及第点をあげてもいいと感じます。

最後に、この吊り戸棚の取り付け位置については、工夫次第でショーウィンド内のディスプレー棚にも適用できます。

出来れば、あなた自身で考えてみてはいかがでしょう。この作図、是非参考にしてください。
