ローパーティションの姿図と断面図

9b9803c0-s


■サイズ
■仕様
W1760×D100×H1200
図面参照
 ローパティション:木工化粧板底目地貼り
 ベース:スチールプレート焼き付け仕上げ
■備考

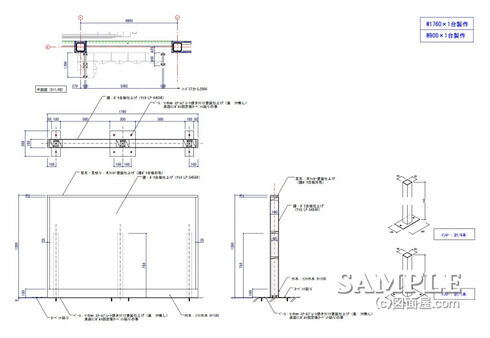

この作図事例は物販店では、あまりお見かけしないローパーティションの姿図と断面図です。主にパブリックや飲食店等で設置される事が多いパーティションですね。

その理由としては、比較的ローコストで空間を圧迫せずに、スペースを間仕切る事が出来るためです。

基本的な構造は、インロー式が主流であって、本来はスチールベースをスラブにアンカーボルト固定する事が望ましいです。

しかし、内装工事では難しいところは多くあるのでこの程度で施工していただきました。

このローパーティションで注意するべき点は、ジョイント部分とインローパイプとの取り合いだけです。

パーティションの両端に1本づつインローパイプを設定する単体扱いの場合もありますし、この事例のようにジョ イント部分のインローパイプを共有する場合もあります。

これはパーティションの全長とスパン割りを考えて一番いい方法を選択すれば問題無いですね。
