【MP_001】壁面ミラーパネルの事例（脱着式）

【MP_001】壁面ミラーパネルの事例（脱着式）

■サイズ	■仕様
W300×D25×H2405 図面参照	ﾌﾚｰﾑ：25×25SUS HL角ﾊﾟｲﾌﾟ組み背ﾊﾟﾈﾙ：木工染色CL仕上げﾐﾗｰt=5mmｸﾘｱﾐﾗｰ
■備考【MP】はミラーパネルの略語です＊業態：メンズショップ/？百貨店（2010.12）このミラーパネルに使用している鋼材は下記を参照下さい。 ⇒　鋼材表【SUS角パイプ】

【作図解説】
この作図事例は、フレーム組の壁面什器側面に取り付けた脱着式ミラーパネルの姿図と断面図です。

W=300mmという細いタイプのミラーパネルなので、柱巻き什器や壁面什器の両サイドなどに設置されることが多くあります。

脱着構造にしていることで什器の組み替えやレイアウト変更にも柔軟に対応できます。

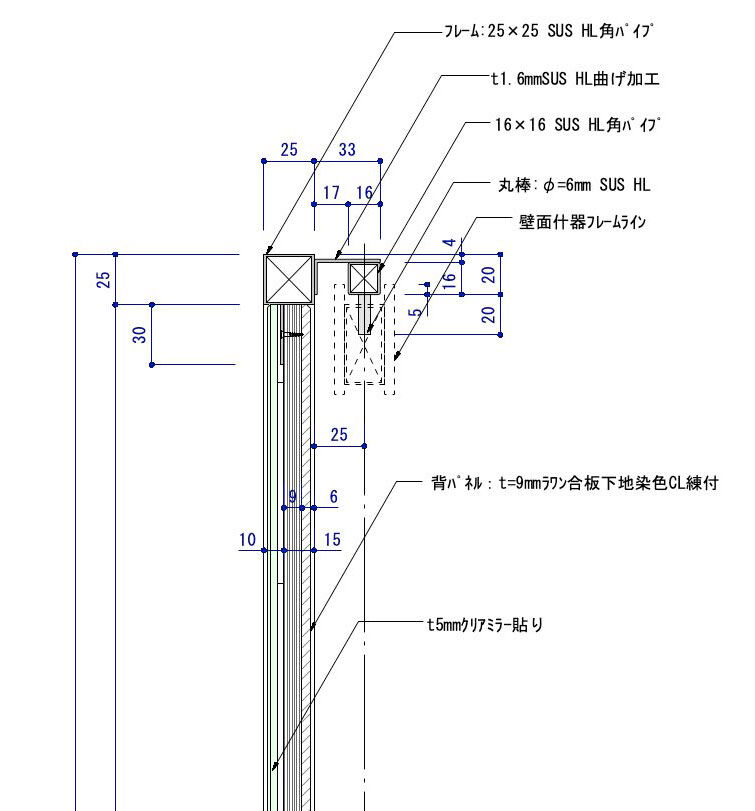

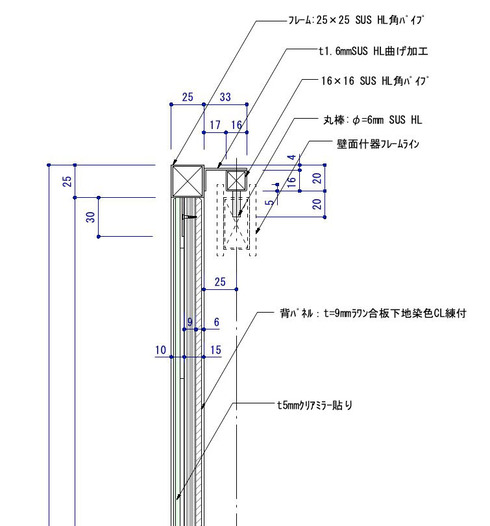

断面図（次ページ）上部の引っ掛け部分は、単純なコの字チャンネルではなく、丸棒を溶接してズレ止めと強度を確保しています。

壁面什器の角パイプ形状に合わせ、丸棒と角パイプを一体で溶接している点がポイントです。

それでは続きをどうぞ！

応援、宜しくお願いします！
　↓　↓　↓

デザインランキング

●スポンサードリンク

【作図ポイント】
パネル裏面には、壁面什器の内側から見える部分を考慮して染色パネルを設置しています。

仕上げはフレームにSUSヘアライン、背パネルに染色ラン合板、そしてt5mmのクリアミラー貼り。これにより、質感と実用性のバランスを取っています。

構造的にもシンプルながら、耐久性や見え掛かりの美しさに配慮したつくりです。
