一般的なガラスパーティションの納めを覚えましょう

一般的なガラスパーティションの納めを覚えましょう

■サイズ	■仕様
W900×D42×H2550 W650×D42×H2550 図面参照	ｻｯｼｭ：各ﾌﾚｰﾑ SUS鏡面仕上げｽｸﾘｰﾝ：t=12mmｸﾘｱｶﾞﾗｽ+ﾀﾍﾟｼｰﾄ貼り
■備考

リクエストに応えて今回もガラススクリーンの図面事例です。

全くもって、一般的なガラスパーティションの図面事例ですが、この基礎的な作図を理解してみなさん育っていったようです。

最初は、やはり描きなれていないので、スチールフレームの部材の選び方や、ガラスとサッシュの収め方などは、大変かとは思います。

しかし、安心してください！

この図面は、半年レベルの経験者ですがしっかり描けていますね。図面で生計を立てようとする人はやはり頑張りますね。

では、順を追っていきますかね！ 続きを......！

頑張ってます！

↓　↓　↓

デザインランキング

にほんブログ村

●スポンサードリンク
まず、この図面は病院やサロンにある、俗に言う「目隠し」的存在のガラスパーティションです。

ちょっと、意識すればあちこちで見ることが出来ます。

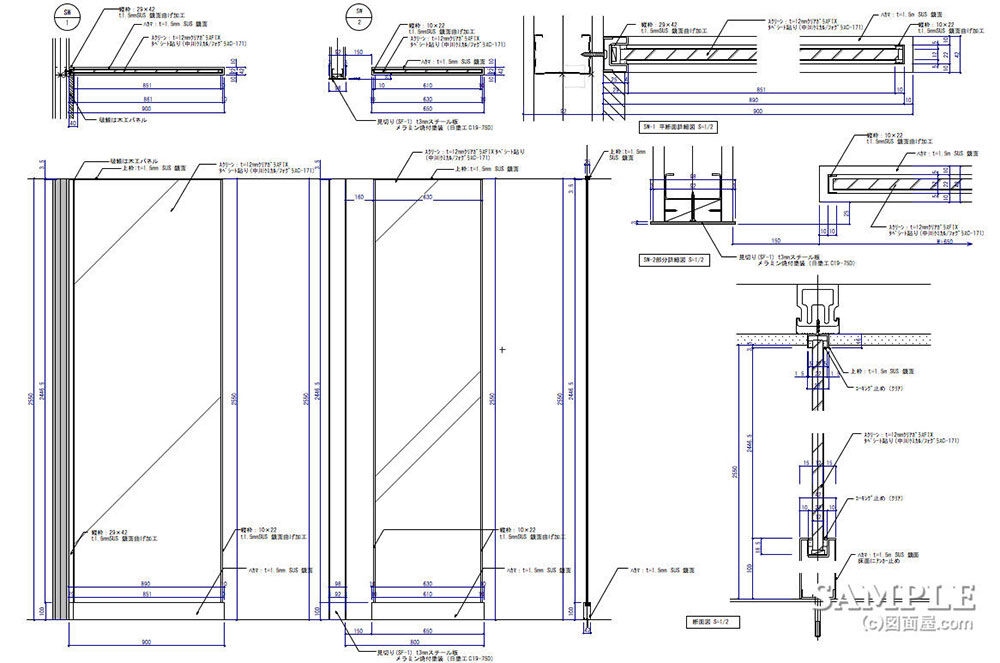

ここでは、二種類のパーティションをご覧頂いていますが、ご理解いただけますか＞？

壁面からのと、単独でのパーティションです。

デザイン的な要素は、全くありませんのでわかりやすいでしょう。

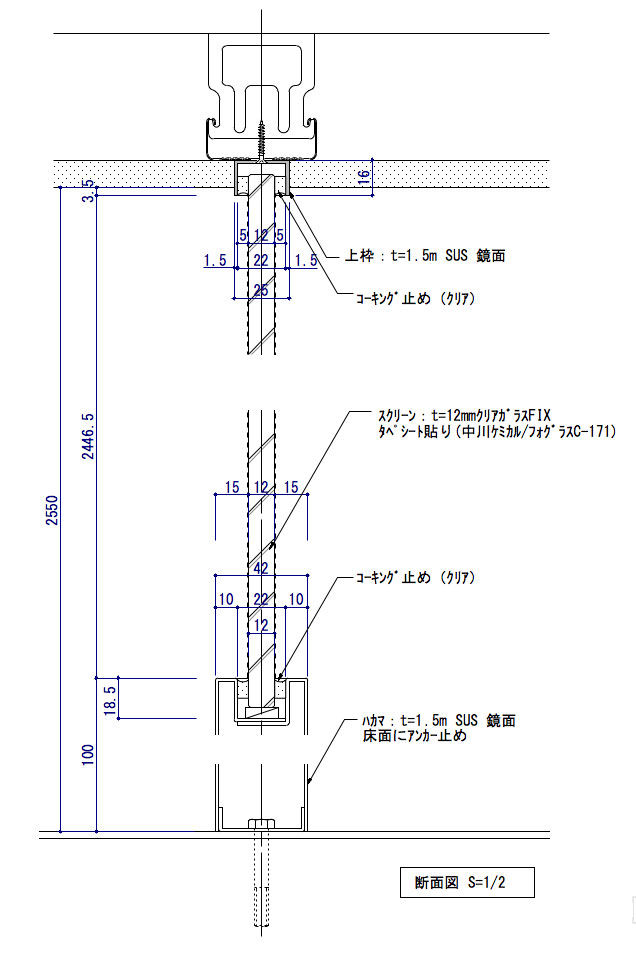

図面的にも問題となる箇所は見当たりませんので、細部をチェックしてみましょう。

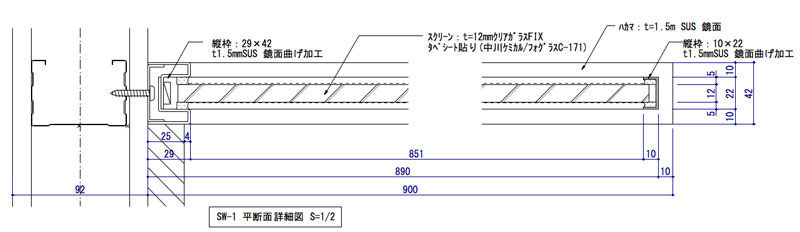

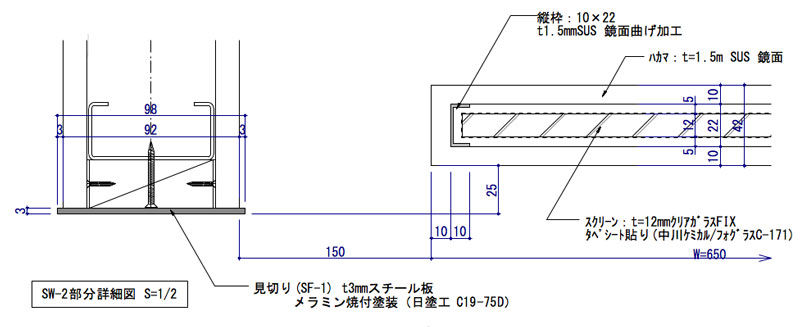

壁面からのパーティションですが、サッシュの部材は他のそれと若干違いがあります。
左のサッシュは壁面との絡みでワイドが大きくなっています。

右部は、ガラスカバー程度の簡易なサッシュで固定していますが、きっとサッシュの存在を見せたくなかったようですね。

ここで、見つけた不要物ですが、サッシュ右のクッション材は必要ありません。
