ガラススクリーンと造作固定ハンガーの姿図と各部詳細図

■サイズ	■仕様
W2350×D3740×H2600 図面参照	ｽｸﾘｰﾝ：t=10mmﾌﾞﾛﾝｽﾞｶﾞﾗｽ固定ﾊﾝｶﾞｰ：SUS 角ﾊﾟｲﾌﾟﾋﾞｰｽﾞﾌﾞﾗｽﾄ仕上げｽﾃｰｼﾞ：黒檀材染色ｸﾘｱｳﾚﾀﾝ仕上げ(内照式)
■備考

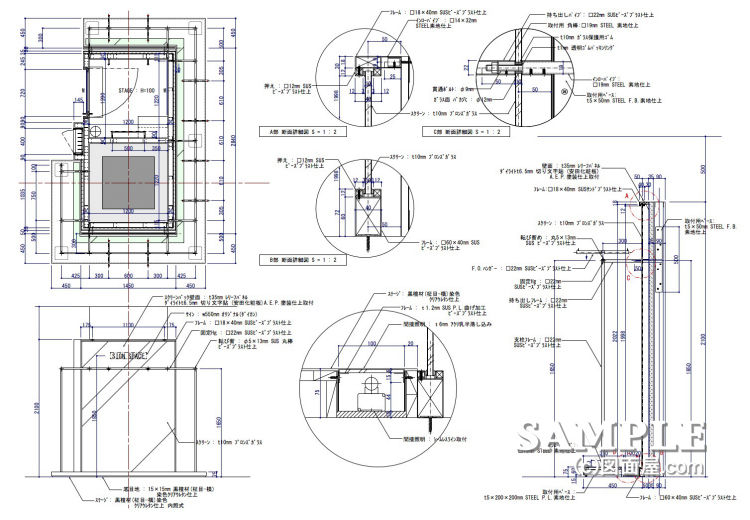

この作図事例はガラススクリーンと造作固定ハンガーの姿図と各部詳細図です。

フィッティングルーム（以下FR）付き柱のフロント面だけの詳細図になっています

ただ、FRと柱巻き全体の平面詳細図も兼用しているので、若干窮屈な図面になっています。

ご了承下さい。

この固定ハンガーとスクリーンが関係した場合の注意点は、取り付け順を必ず考慮して設計しなければなりません。

まず、スクリーンフレームとハンガー用持ち出しパイプ、ステージ（設置時には固定ハンガーの支柱ベースを取り付けおきます）。

そして固定ハンガー、最後にガラススクリーンといった順を考えて各部の詳細図を作成しています。

ただ、ステージ内の間接照明器具をシームレスラインで設定していますが、トップの乳半アクリとの距離が近すぎるのでアクリ越しに器具の形が見えてしまいます。

LED照明か、エースラインで再計画して器具の影が無くす処理が必要でしょう。

注意すべき点がもう1箇所あります。

それは、固定ハンガーの持ち出しパイプとガラススクリーンの接点です。

ガラスの貫通穴の高さと開口寸法には現場サイドとの入念な打合せを行う必要があります。

ちょっとでもずれてしまうとガラスを取り替えなければいけませんからね。
