ミラー貼り柱の納めとその施工図事例

ミラー貼り柱の納めとその施工図事例

■サイズ	■仕様
W1086×D1086×H4500 図面参照	柱：LGS+PB下地クリアミラー貼り巾木：ハードメープル染色CL仕上げ
■備考

この作図事例はミラー貼り柱の詳細図ですが、柱の各面にシステムであるスリットが埋め込まれています。

ちょっと厄介ですな！

しかし、スリットを除けばミラー貼り柱図としては "きほんのき"のような気がしますので、しっかり覚えておいて下さい。

ミラー貼り柱にスリットはもったいないような気もしますが、繁忙期には活躍はするでしょうねな！

ではでは、続きに行きますかね！

頑張ってます！
↓　↓　↓

デザインランキング

にほんブログ村

●スポンサードリンク

<div>まあ、普段は特に商品などを展示しなくても問題ないのでしょう。姿見にも成りますからね。またスリットがあるために一点掛けなどでディスプレーも可能です。

そう考えれば、閑散期、繁忙期においてかなりバリエーションが考えられるので、このミラー貼り柱は活用価値がありますね。

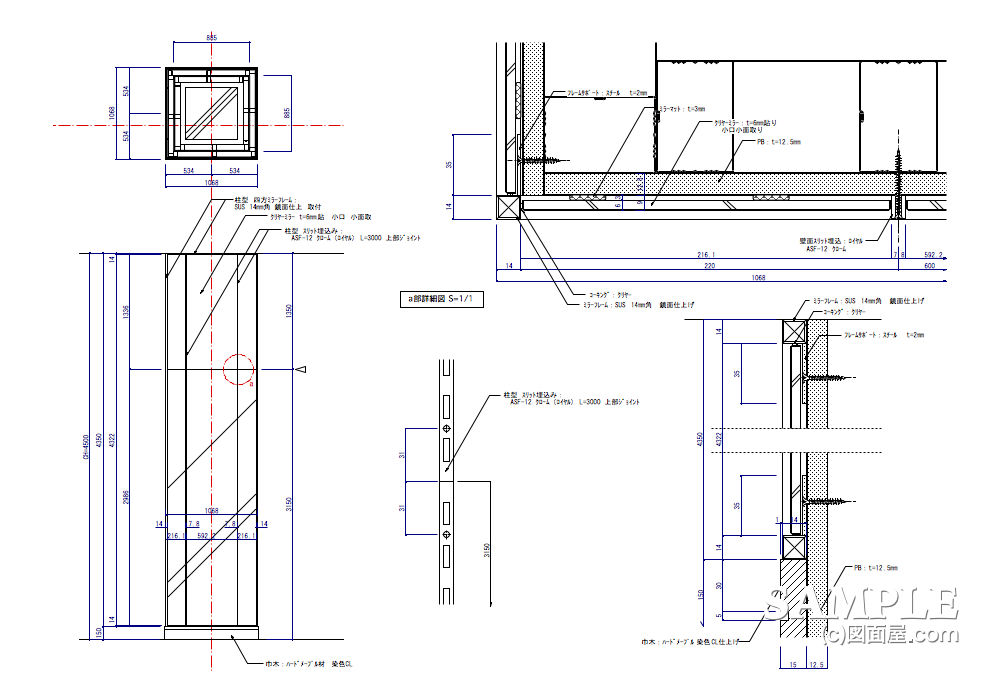

それでは、詳細図をご覧ください。

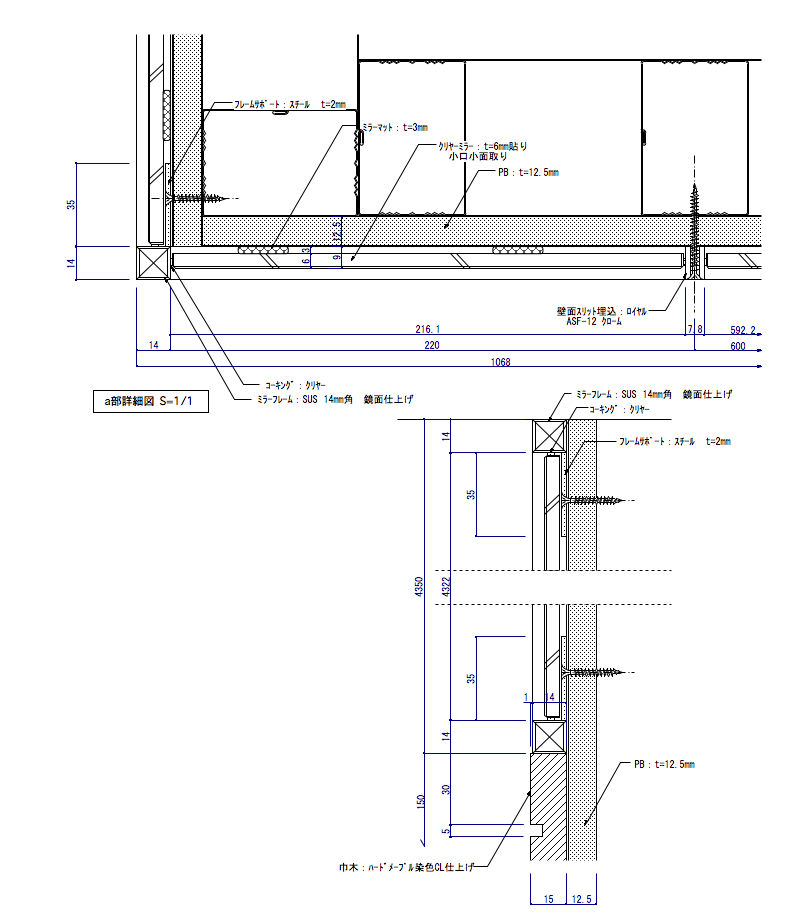

上が、平面詳細図で下が縦断面詳細図ですが、読めますか＞？

納め的には、これといって難しい所はありませんが、せっかくですから注意点を２点お伝えしておきます。（初歩的なこと）

１点目は、ミラーのジョイントラインをどこで設定するかです。

ミラーもサイズによってコストが変わります。また、サイズが大きくなればなる程ガラスの歪みやひねり等があって「写り」の調整が難しくなってきます。

意匠も重要ですが、ミラーの分割サイズにも注意が必要です。今回の事例では、3150mmと1350mmの２分割となっていますが、片方が極端に長いサイズなので、均等にするべきだったような気もします。

２点目は、ミラーフレームの取り付けです。

図面を見てください！各コーナーにミラーフレームとして14mm角のステンレスヘアライン角パイプを取り付けています。

この角パイプを固定の為35mmのフラットバーを溶接していますが、このフラットバーの長さにも注意しを要します。

あまり短すぎると、壁下地材の軽量鉄骨（LGS）にビスが掛からないことがあるからです。図面の平面詳細図のように必ず軽量鉄骨（LGS）にビスが揉み込める長さにしてください。

最後に、簡単のように感じる今回のミラー貼り柱の施工図ですが、今でも出来の悪い輩は相変わらず同じところで蹴躓いていますが、みなさんは大丈夫ですね！
