木調でまとめたシステム什器の三面図と詳細図

7c55dcc6


■サイズ
■仕様
W1250×D825×H1250
図面参照
 フレーム:25×25スチール角パイプ焼き付け仕上げ
 ストック・側板:木工化粧板仕上げ
 背板:木工化粧板仕上げ(白)
 棚板:スチールFB焼き付け仕上げ+t=8クリアガラス
■備考
このシステム什器に使用している鋼材は下記を参照下さい。
⇒ 鋼材表【スチール角パイプ】

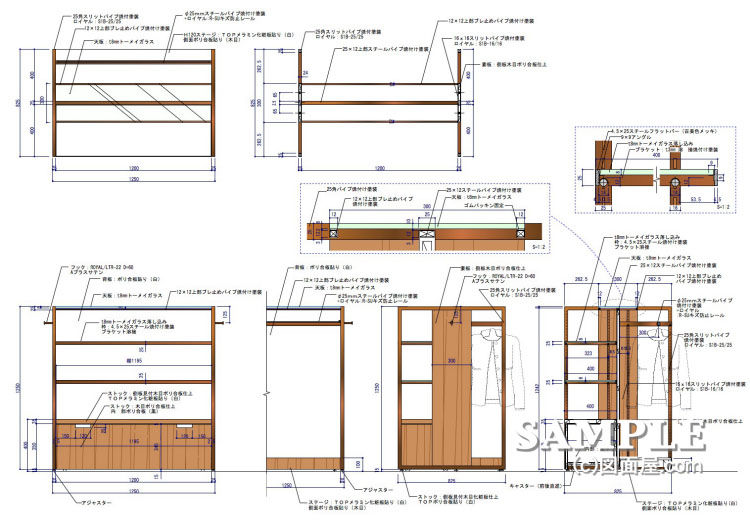

この作図事例は木調でまとめたフレーム式システム什器の姿図と詳細図です。

売場内で陳列の主軸となる什器であり、業種を問わず様々な所で活用出来ます。

バラスの取れたシンプルなフォルムなので、特に注意すべき点はありませんね。

唯一この什器で注意すべき点!

それは、什器トップの演出用ガラス棚のずれ止めです。

部分断面図でも表しているように両端に12mm×12mmの角パイプとゴムパッキンで振れ止め対策をしています。

しかし、左右のズレ止めについては十分とは言えません。

そのため、振れ止め用の角パイプにフラットバーを溶接して、ずれ止めを防ぐ処置が望ましいです。

補足として、ストックボックスのキャスターは一方向タイプ にしています。

これは、ストックを引き出す際に、フレームにキズを付けないようにするためです。

サイズも両端に5mmの逃げ寸法(フレームとストックボックス間に設ける隙間の寸法)を取るようにしています。

什器のみならず造作の設計においては、この逃げ寸法が非常に重要となってきますので必ず設けるようにして下さい。

頑張ってます!
↓ ↓ ↓
