【SHL_004】卍型傾斜ハンガーラックの姿図

【SHL_004】卍型傾斜ハンガーラックの姿図

■サイズ	■仕様
W600×D600×H1000〜1300 図面参照	支柱：ｽﾁｰﾙ角ﾊﾟｲﾌﾟ焼き付け仕上げ傾斜ﾊﾝｶﾞｰ：ｽﾁｰﾙ角ﾊﾟｲﾌﾟｸﾛｰﾑﾒｯｷ仕上げﾍﾞｰｽ：木工化粧板仕上げﾍﾞｰｽﾌﾚｰﾑ：ｽﾁｰﾙ角ﾊﾟｲﾌﾟｸﾛｰﾑﾒｯｷ仕上げ
■備考

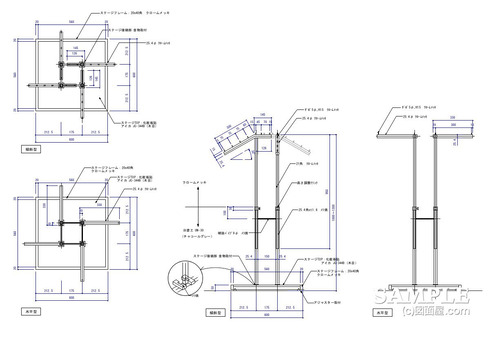

この作図事は、卍型に構成された傾斜ハンガーラックの姿図および詳細図です。

上から見た際に4方向にアームを伸ばす構造で、それぞれが傾斜ハンガーまたは水平ハンガー（パーツの入れ替え）として使用できるフレキシブルな設計が特徴です。

支柱にはφ25.4の可変パイプを使用し、パイプ外観の劣化を防ぐためにクロームメッキ仕上げとしています。

可変パーツにはローレットビスを用いた高さ調整機構を採用していますが、図中でも示されているように、

あらかじめ支柱に貫通穴を開けて段階的に高さ調整できるようにすれば、ビスによる締め傷を抑えることも可能です。

続きをご覧ください！

応援、宜しくお願いします！
↓　↓　↓

デザインランキング

にほんブログ村　

●スポンサードリンク
アーム部分はステージフレーム（20×40角）で構成されており、こちらもクロームメッキ仕様。

垂直方向のパイプ接続は差し込み式ジョイントを使用しており、分解・組立てのしやすさにも配慮されています。

ベースにはアジャスターを設けているため、設置場所の床レベルに応じた微調整も可能です。

中央支柱とそれぞれのアーム構成が図面上に明確に描かれており、施工時の組立順や部材寸法、調整方法も視覚的に把握しやすくなっています。

最近では、残念ながら人気が無いと見え、滅多にお目にかかることはありません。
まぁ、使う側の話しなので、使い勝手が悪かったのですかね......。

什器の下部にステージが組み込まれているところを見ると、ひょっとしたら高級店か百貨店ブランドだったかもしれません。

なんせ、かなり以前の情報なので.........。

一翼を担った什器でもありますし、ここは引き出しひとつ増えたって思ってください。

それでは、以上です。
