【SW_003】ひとつのシーンを表現したショーウィンドの事例

【SW_003】ひとつのシーンを表現したショーウィンドの事例

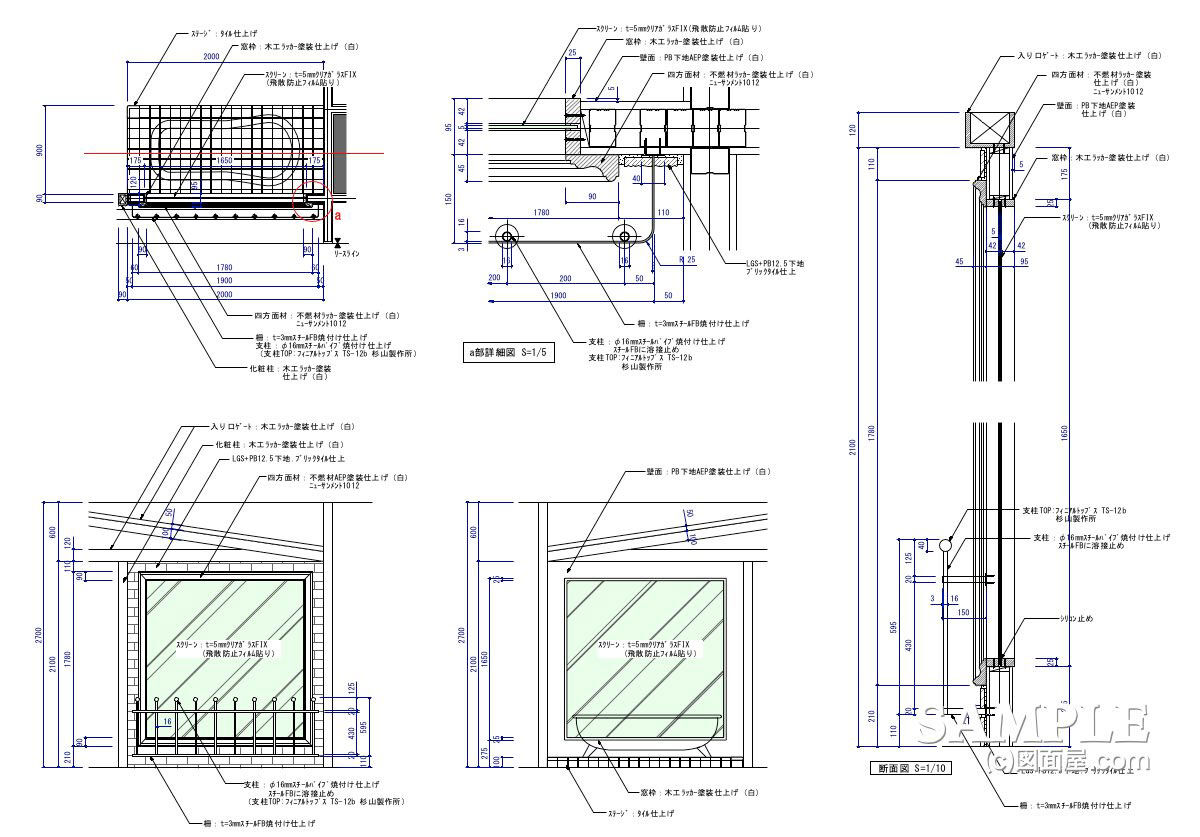

■サイズ	■仕様
W2090×D990×H2220 図面参照	壁面：LGS+PB下地ﾌﾞﾘｯｸﾀｲﾙ仕上げ枠/面材：木工ﾗｯｶｰ塗装仕上げｽｸﾘｰﾝ：t=5ｸﾘｱｶﾞﾗｽ+飛散防止ﾌｨﾙﾑ貼り柵：ｽﾁｰﾙﾊﾟｲﾌﾟ焼き付け仕上げ
■備考

【作図解説】
本事例は、店頭のショーウィンドを「商品を並べる箱」ではなく、一つの空間として成立させることを意図した作図例です。

間口2000mmのブリックタイル壁に大きな窓を設け、ショーウィンド全体を“部屋の一面”として扱っています。想定しているのは、少し古風なマンションの一室。

ウィンド内にはタイル貼りのステージを設け、洋風のバスタブをオブジェとして配置し、バスルームのワンシーンを切り取った構成だと感じます（想像）。

商品単体ではなく、背景や小物を含めた情景として見せることで、ショーウィンド自体の訴求力を高めています。窓枠は木製の四方枠とし、ラッカー塗装仕上げの上、既製の装飾面材（サンメント）を取り付けています。

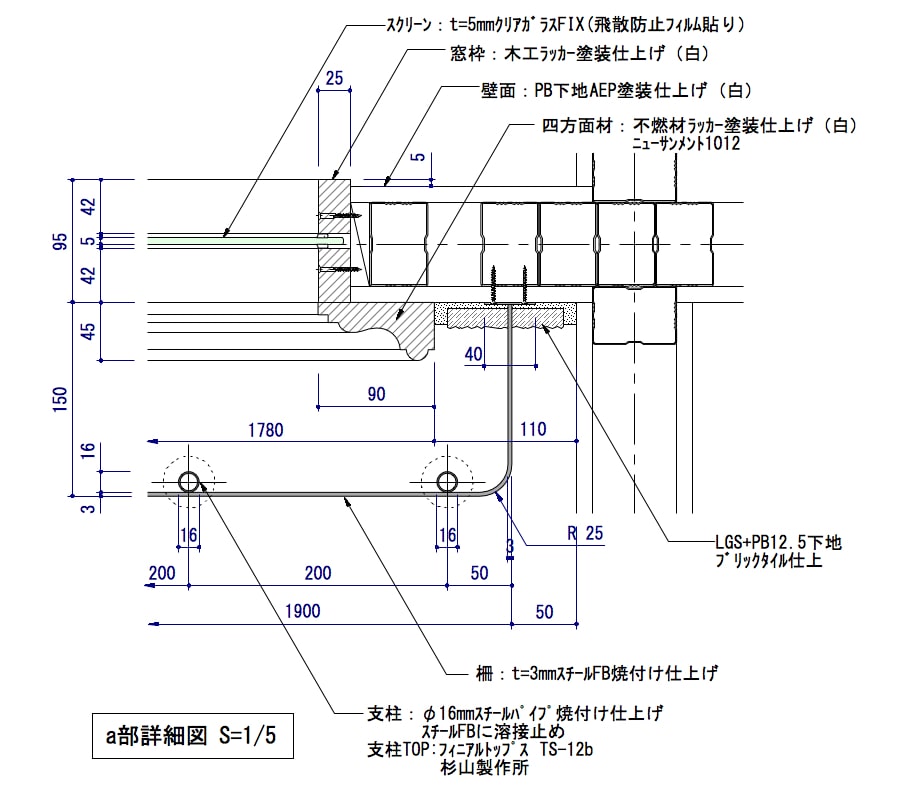

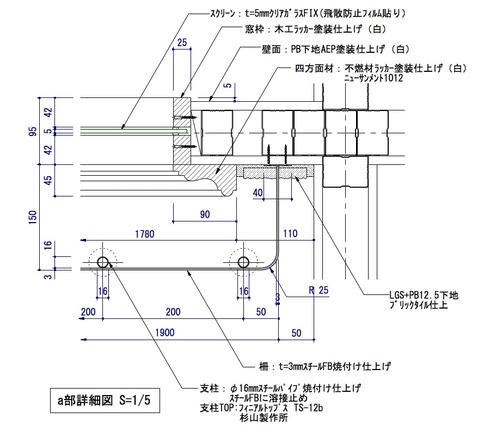

また、前面に設けたスチール製の柵は、すべて溶接組み立てとし、壁面へビス固定しています（a部詳細図参照）。

それでは続きをご覧ください！

応援よろしくお願いします
　↓　↓　↓

デザインランキン

●スポンサードリンク

【作図ポイント】
この事例のポイントは、構成そのものよりも「寸法の決め方」にあります。特に重要なのは、ブリックタイルの割り付けとサッシュ寸法の関係です。

タイルに中途半端な割りが出ないよう、先に割り付けを整理したうえで、サッシュサイズを決め込んでいます。

また、柵や枠といった要素は装飾的ではありますが、納まり自体は極力シンプルに整理しています。

装飾を足す場合ほど、構造や固定方法は素直にしておく方が、全体のバランスは崩れにくくなります。

【ここは押さえろ！】

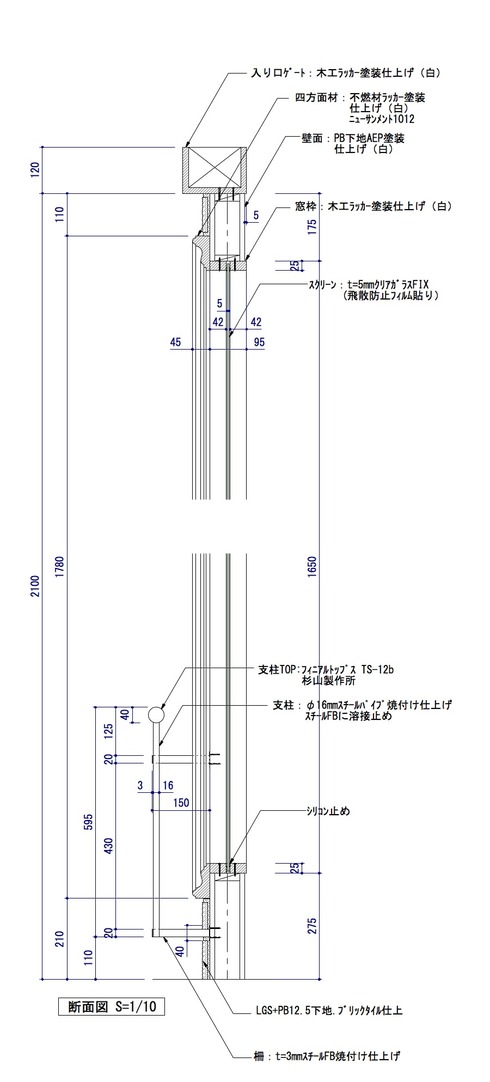

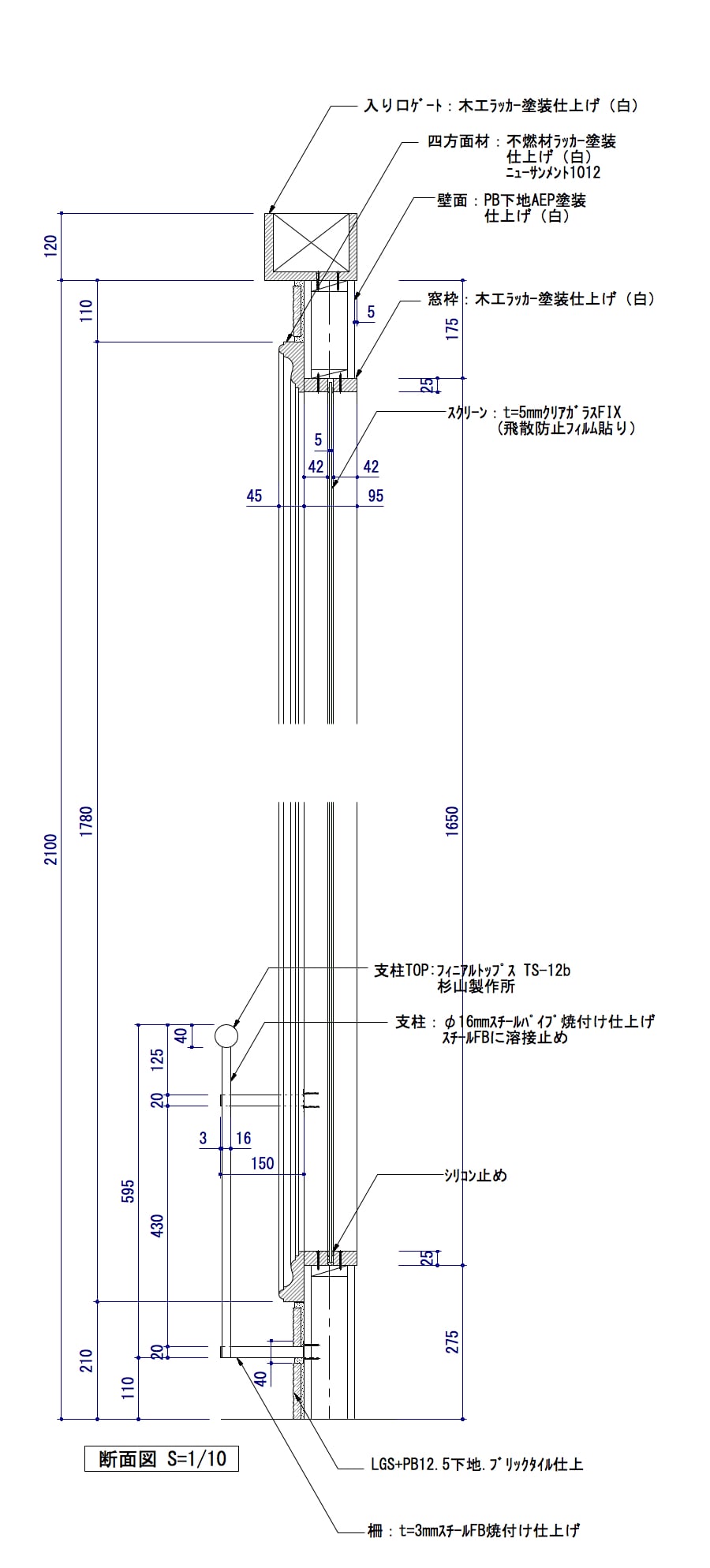

以下、部分詳細図と断面詳細図の拡大版です。是非覚えておいて欲しい箇所です。

【その他・私見】
このショーウィンドは、意匠を強く主張するというより、「情景を成立させるための条件」を積み上げた構成だと感じます。

四方枠だけの一般的なウィンドに比べ、壁の仕上げや柵といった要素を加えることで、空間の奥行きと物語性が生まれています。

一方で、こうした演出は一歩間違えると“やりすぎ”になりがちです。

今回の事例では、装飾点数を抑え、素材と寸法関係を整理することで、ウィンド全体が落ち着いた印象にまとまっています。

魅せ場を作るというより、シーンの邪魔をしない設え、という表現が近いかもしれません。

【まとめ】
本事例は、ショーウィンドを「商品陳列の場」ではなく、「一つのシーンを切り取る装置」として扱った作図例です。

構成自体は複雑ではありませんが、割り付けや寸法の決め方、装飾要素の扱い方に設計意図がはっきり表れています。

演出系のウィンドを考える際の、ひとつの基準として参考になる事例だと思います。
