H鋼をシンッポリック使ったショーウィンドの事例

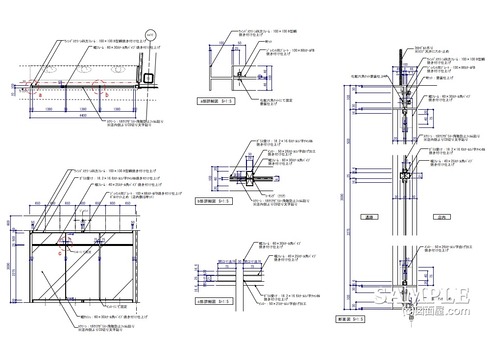

■サイズ	■仕様
W4400×D100×H3000 図面参照	本体：H鋼縦ﾌﾚｰﾑ：60×30ｽﾁｰﾙ角ﾊﾟｲﾌﾟ焼き付け仕上げ横ﾌﾚｰﾑ：40×25ｽﾁｰﾙ角ﾊﾟｲﾌﾟ焼き付け仕上げ
■備考

今回はちょっと風変わりなショーウインドの図面事例をお目にかけましょう。風変わりといっても、昔はやったH鋼材をシンボリックに使ったウインドウの事例なのです。

作図は、それほどでも無かったんですが、設営はかなりの労力があったと感じましたね。しかし、取り付け完了時には、H鋼が個性的な店の顔になったようです。

ただ、それほどでも無かった図面でしたが、ちょっと厄介だったのが、やはり納め方でした。今の私ならぜんぜん問題は無いのですが、若かったのでしょう私も！

切磋琢磨な日々を送りましたから...........！（笑）

それでは、その苦労を・・・・・。続きをご覧あれ！

頑張ってます！
↓　↓　↓

デザインランキング

にほんブログ村

●スポンサードリンク

まずは、各所の納め方をご覧ください。

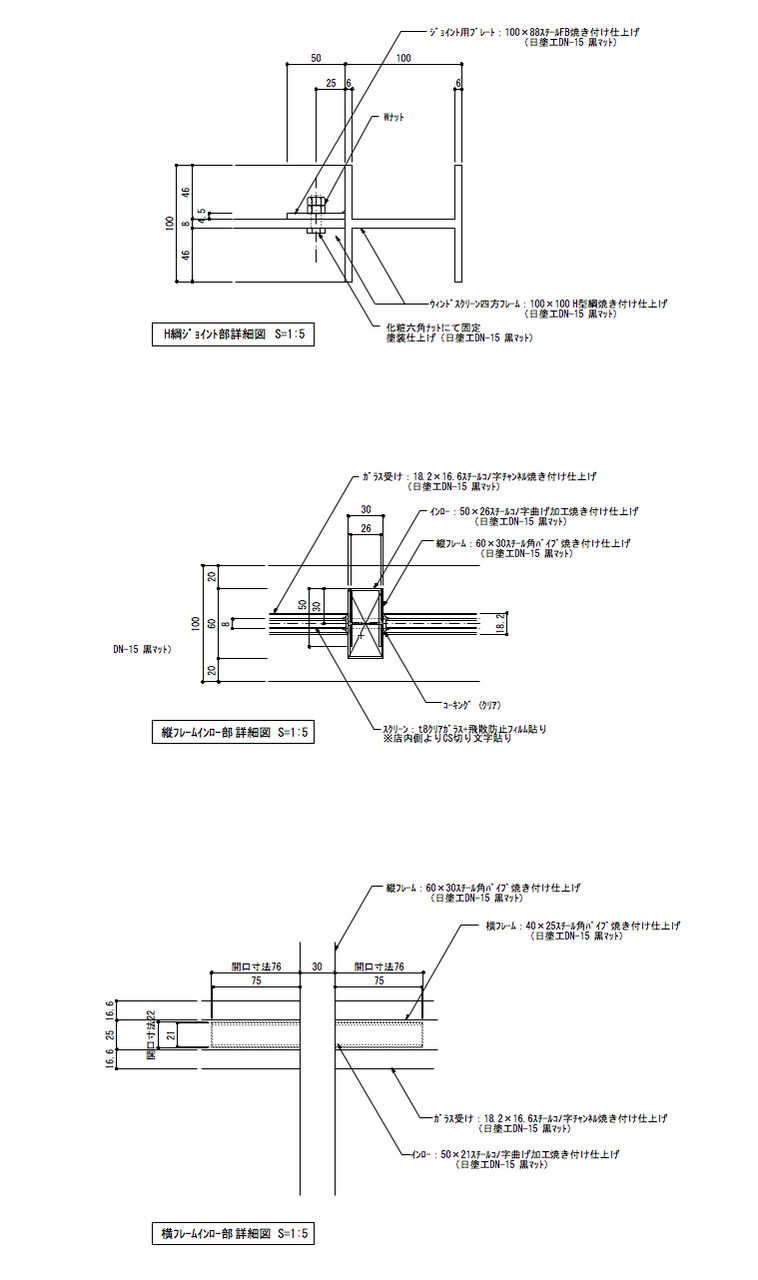

上から、H鋼のジョイントについての詳細図ですが、かなり重量があるので、２箇所にボルト締めして納めました。

次に、２番目作図作図です。これはウインドウの横残に当たるカ所で金物フレームの一部を平面詳細図解いて描いています。

コの字アングルをガラス受けとし、上下のガラススクリーンは、横桟にコーキング止めというシンプルな取り付けをしました。

最後の詳細図は、上記の縦桟フレームに各スパンのガラス受けをインロー式で止め、その上にケンドン式にてガラスをFIXさせました。こんな図面は、きっと初めてだったと思います。

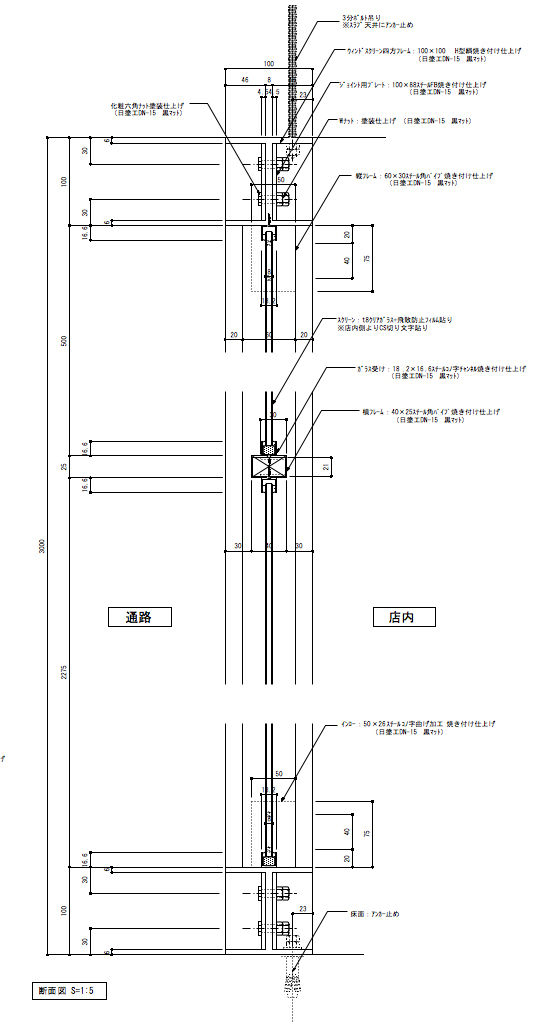

最後に縦断面詳細図を見れば、ある程度の理解は出来るはずですが、如何でしょう？
