埋め込みタイプのショーケースで壁面スッキリ！

埋め込みタイプのショーケースで壁面スッキリ！

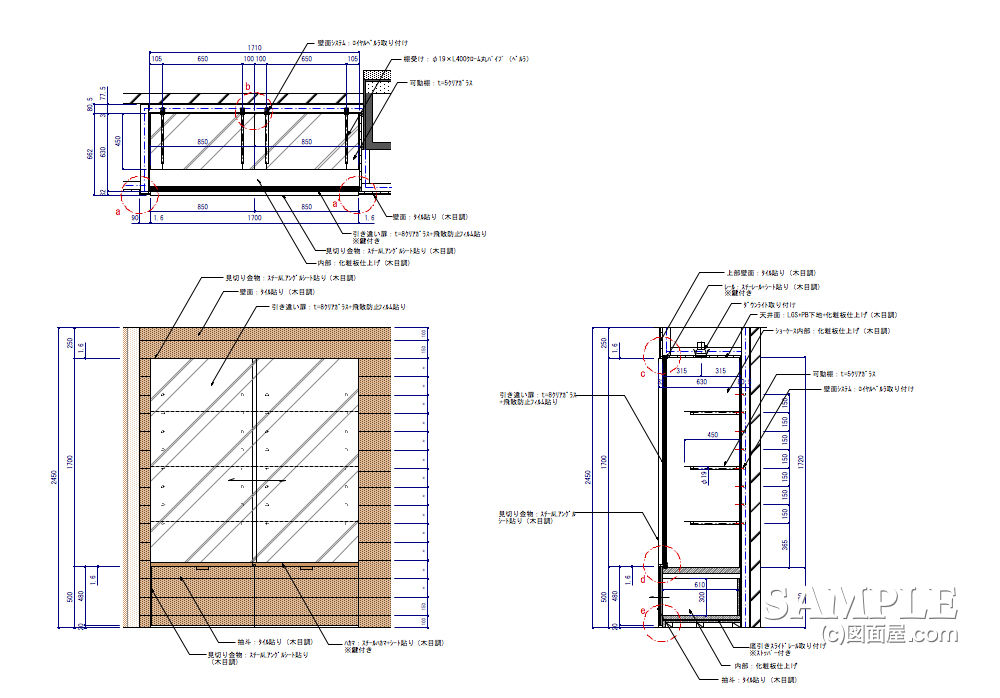

■サイズ	■仕様
W1700×D630×H2450 図面参照	壁面：タイル貼り（木目調）内部：化粧板仕上げ引き違い扉：t=8クリアガラス
■備考 ★

ショーケースは、数あれど今回の事例はちょっと珍しいものです。

壁面収納型のハイケースなのですが、恐らくスーパーブランドの壁面でバッグ等の陳列ケースとしてよく使われるタイプの事例です。

壁面がタイル貼りなので、ちょっと厄介ですが、そこはスチールLアングルの見切りとショーケースのガラス引き戸枠を兼用しています。

ひとつの什器として製作できれば、もっと簡単な納めも出来たのですが・・・・・・。造作との絡みは、けっこう大変でしたね。

それでは、続きをご覧ください。

頑張ってます！
↓　↓　↓

デザインランキング

にほんブログ村

●スポンサードリンク
厄介だったのは、H=1700mmもあるガラスの引き違いのガラス扉なんですよね！重量もかなりあるので、納めにも時間がかかりました。

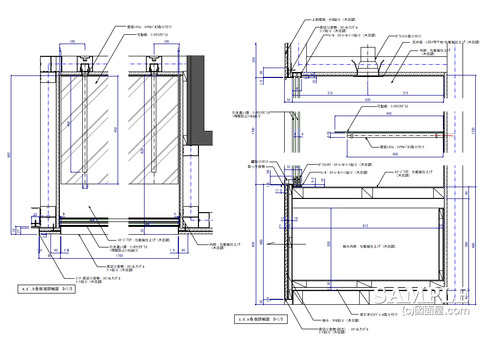

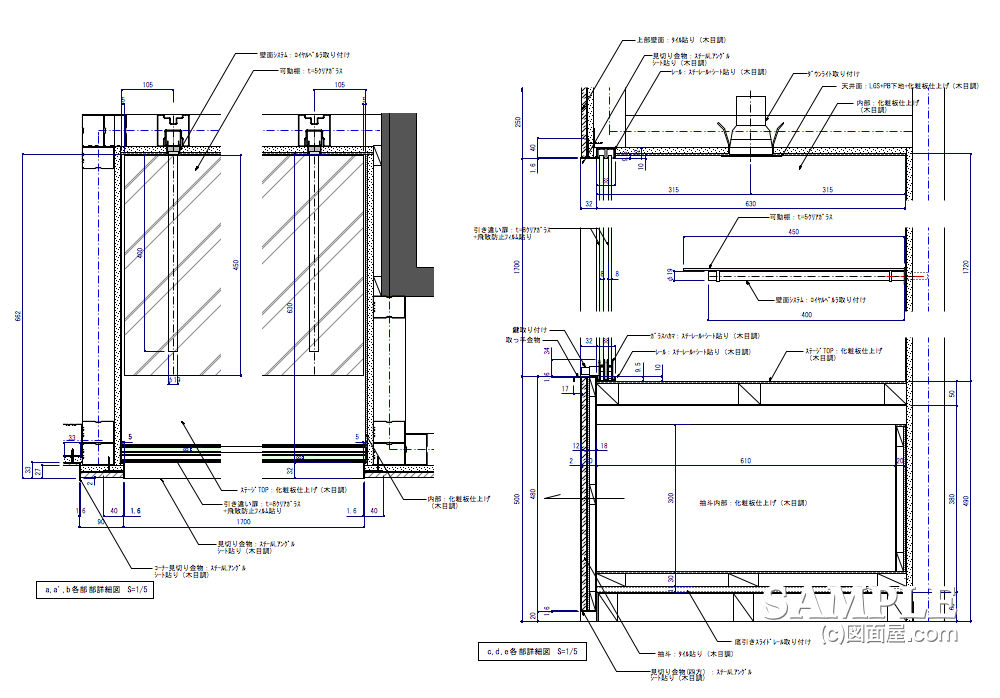

結果、戸車付きのハカマで納めることを思いつき、作図を進めることにしました。ここで、平面詳細図と縦断面図の拡大図を見ていただきましょう。

内部は、前述したように造作壁にロイヤルのベルラ（旧ニートモジュール）を使用して、可動棚を取り付けることとしました。

可動棚については、ダボかスリットにするのが一般的ですが、見栄えが良くないのと商品が高級とあって、コストはかかりますがこのような結果となりました。

腰部は抽斗を設けましたが、壁面と同仕様にしているので取っ手の位置には悩みましたが、なんとか作図のようには納まりました。

単品什器として工場で製作し、それを壁面に納める方が良かったと感じます。これじゃメンテも大変ですからね！

たまに、こういった難題が降りかかってくることがあります。

しかし、対応に遅れては図面の納期も当然遅れてしまいますので、普段から多くの資料をためておくことにしています。

要は、図面の引き出しを多く造るってことです。

出来れば、カテゴリーごこに整理できれば言うことはありません。誰もが即座に作図出来るわけではありません。作図の早さは資料の多さと経験を積むことです。
