【SIGN_003】行灯サイン+SHL

【SIGN_003】行灯サイン+SHL

■サイズ	■仕様
W1200×D550×H2200 図面参照	本体：木ﾗｯｶｰ塗装仕上げ盤面：t=5乳半ｱｸﾘ押え縁：9×9ｽﾁｰﾙ角ﾊﾟｲﾌﾟﾒﾗﾔｷ仕上げｼﾙﾊﾞｰﾒﾀﾘｯｸ
■備考 ★

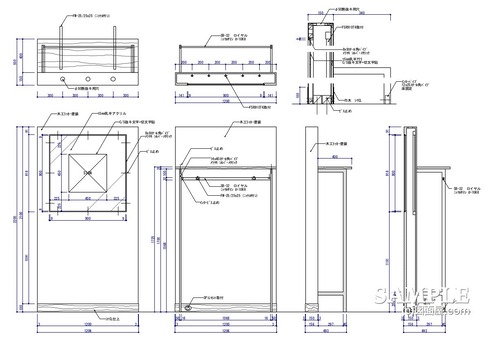

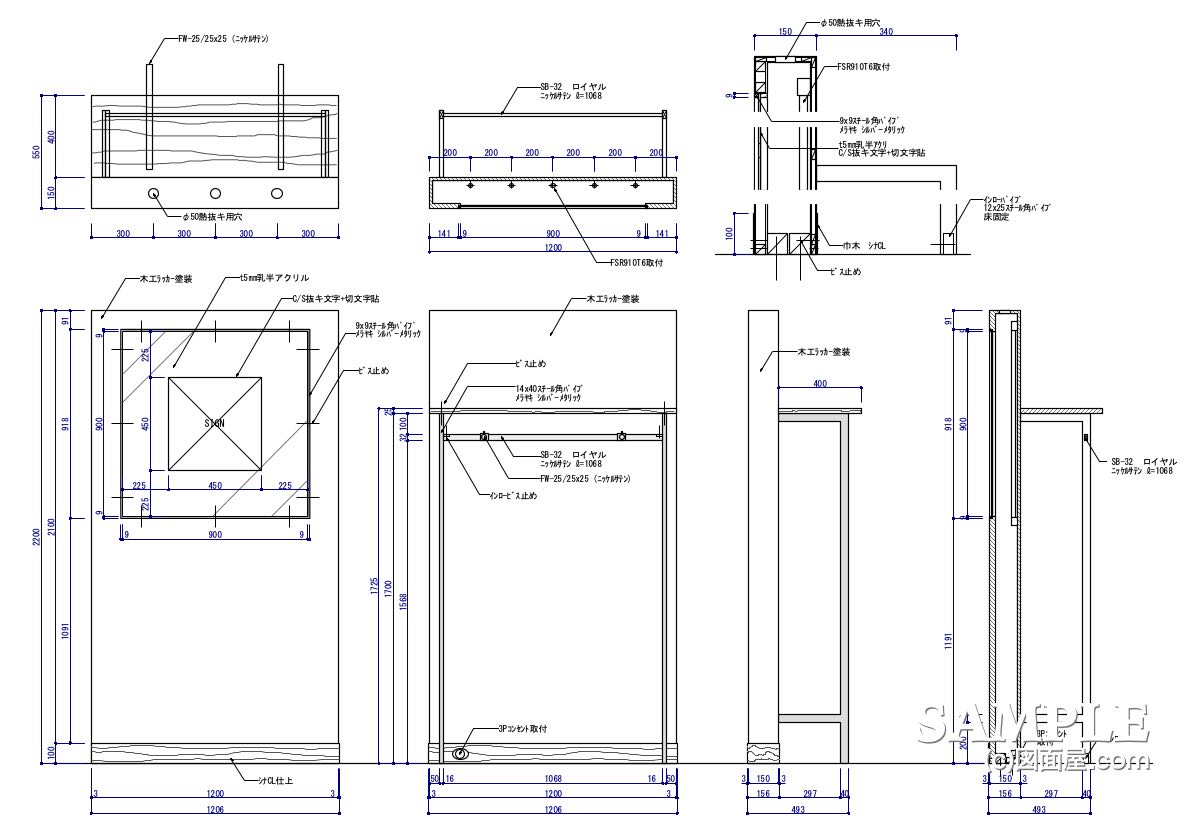

【作図解説】
この図面は、ショップのブランドコーナーで使用された行灯サインの事例です。

照明を内蔵した行灯型のサインユニットが正面に設置され、その背面には固定式のシングルハンガーラックが組み込むようにしました。

当時はこのパターンが流行っていたようです。

見た目のインパクトと什器としての実用性を兼ね備えた、ハイブリッドな構成です。

【作図ポイント】
・サイン部分は5mm厚の乳白アクリルを使用し、内部に照明を仕込んだ行灯構造。
・サイン文字はアクリル板にカッティングシート文字抜きで表現。くり抜き指示も明快。
・背面には固定式のシングルハンガーラックを配置し、パイプは14φステンレスで構成。
・本体は木工下地にウレタン塗装仕上げ、耐久性と意匠性を両立。
・壁固定はFSR金具を用い、サインパネルの自重にも耐える構造となっている。

応援、宜しくお願いします！
↓　↓　↓

デザインランキング

●スポンサードリンク

【まとめ】
この行灯サインは、サインとしての視認性だけでなく、壁面什器としての実用機能も兼ね備えた設計になっています。

光を使ったブランド訴求と、商品展示のための什器を一体化することで、省スペースかつ高機能なコーナー展開が可能となります。

図面も丁寧で、吊元の補強や固定方法、配線スペースなど、施工・製作現場にとってありがたい情報がしっかり盛り込まれています。

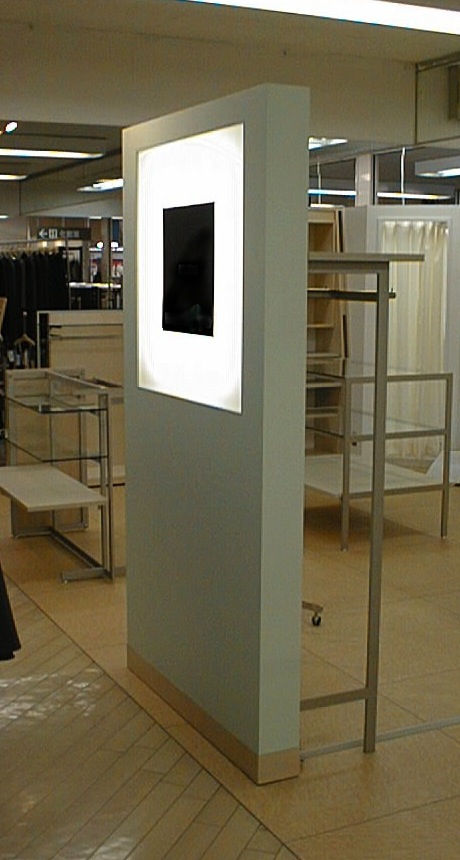

以下、施工例です。
