【サイン_006】汎用性がある吊り行灯サイン

【サイン_006】汎用性がある吊り行灯サイン

■サイズ	■仕様
W3000×D288×H1069 図面参照	ﾌﾚｰﾑ：19×19ｽﾁｰﾙ角ﾊﾟｲﾌﾟ焼き付け仕上げ盤面：t=5乳半ｱｸﾘｻｲﾝ：ｶｯﾃｨﾝｸﾞｼｰﾄ切り文字
■備考この吊り行灯サインで使用している鋼材は下記を参照下さい。 ⇒鋼材表【スチール角パイプ】

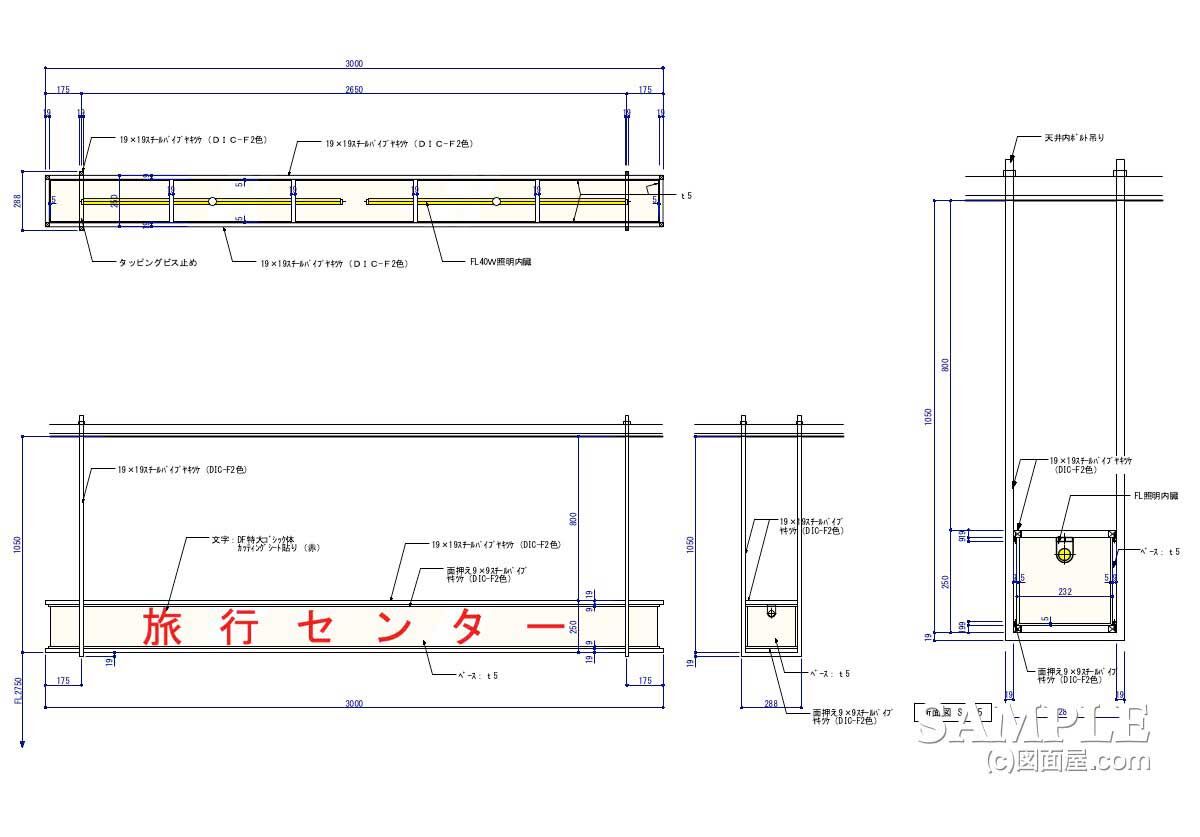

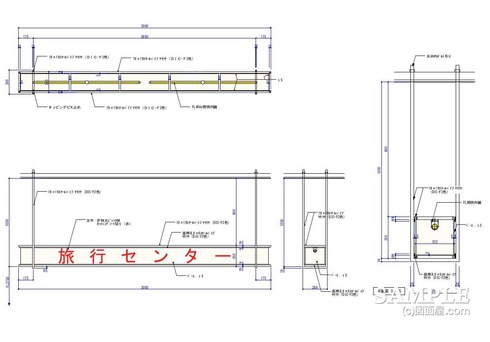

この作図事例は吊り行灯サインの姿図と断面詳細図です。
商業施設にあるサービスカウンターなどの上部によく見ることの出来るサインです。

この手の吊りサインとしては、ごく一般の形状のサインだと感じます。。

この場合サインベースは乳半ですが、コーナーによってサインベースのアクリルカラーを変えることも出来ます。

ある程度のバリエーショーンも考えられるので、アレンジしてみてください。

図面としての納めについては........。

続きをご覧ください！

応援、宜しくお願いします！
↓　↓　↓

デザインランキング

にほんブログ村

●スポンサードリンク

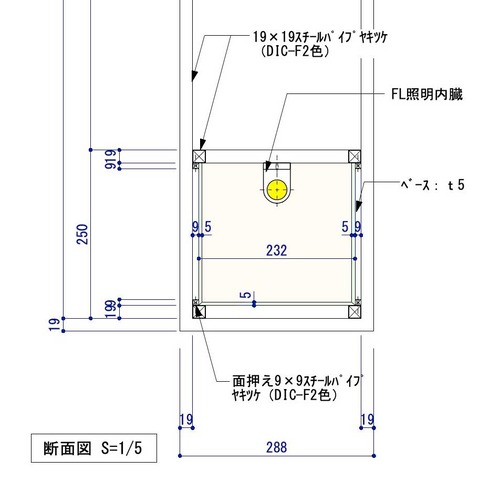

まず、上の断面詳細図を見てください。
フォルムは違えど、このタイプの吊り行灯サインの納め方は変わりは無いでしょう。

サイン盤面押さえ（4箇所）として押さえ縁（9×9）は、19×19角パイプに全てビス止めになっています。

と言う事は、断面がコの字の行灯ボックスの納め方は、側面から差し込む方法以外は無さそうです。
この取り付け方法の場合、全ての押さえ縁をビス止めにする必要はありません。

決して正面から差し込む事は出来ません。天井からの吊りフレームが、邪魔になるので無理ですね。
あしからず！
