【SIGN_017】アイキャッチャーも含めた壁面行灯サイン
| ■Data NO.sign_017 | ||
| ■サイズ | ■仕様 | |
| 2000×200×2250 | 木部：ナラ材染色CL+ラッカー塗装仕上 金物部：スチール焼き付け仕上 | |
| ■備考 設置：壁面アイキャッチャー 作図日：2015.08.28 | ||
【この図面は何？】
店舗においてサインは、単なる案内表示ではなく、売場の印象や店格を左右する重要な要素となる。

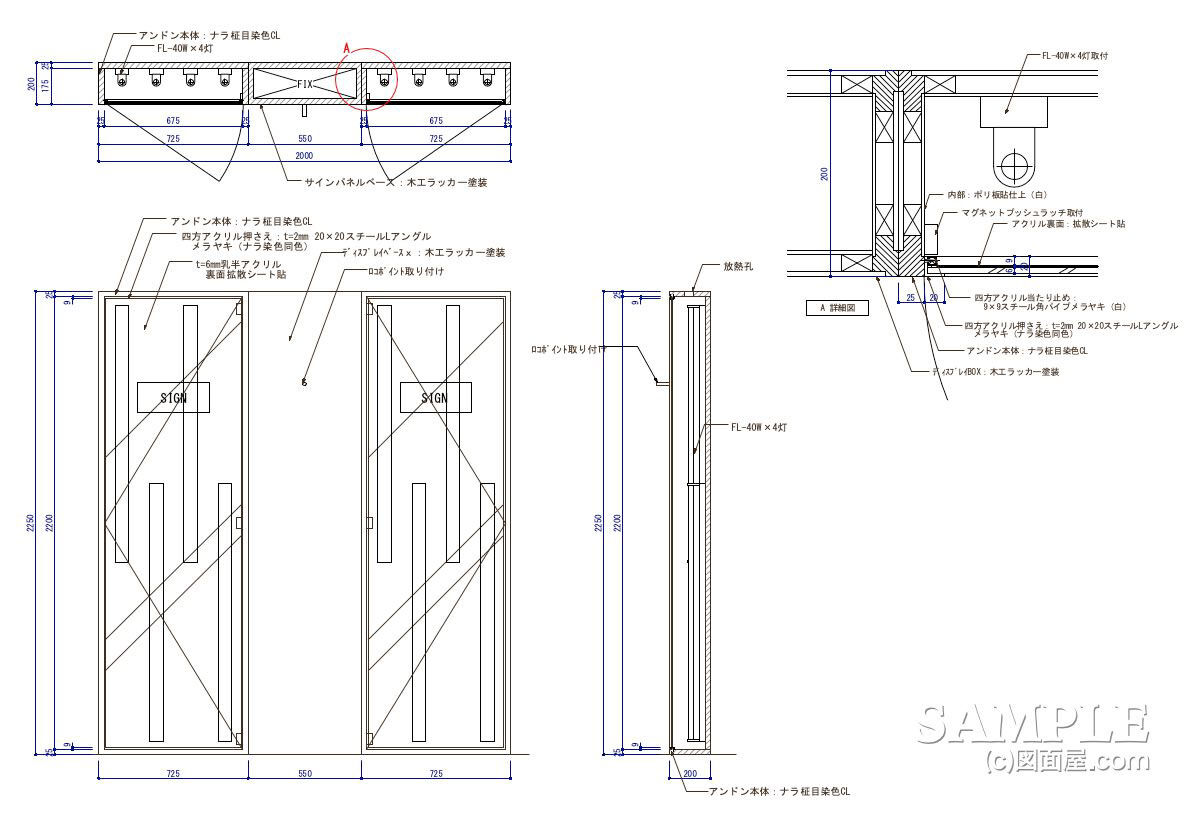

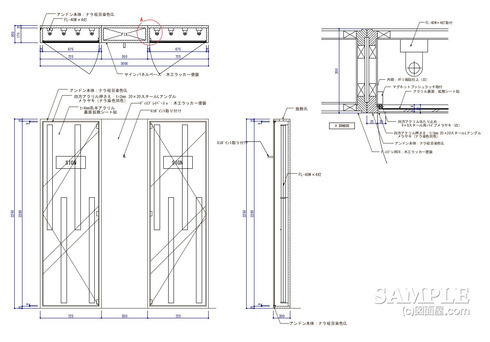

今回の作図事例は、店内設置を前提とした内照式サインの姿図および断面詳細図。
壁面のアイキャッチャーディスプレーとしても成立し、柱廻りにも応用しやすい構成となっている。
両サイドのサイン面で視線を引き込み、中央には一点掛けで商品を見せるレイアウト。
単調になりがちな長尺壁面にも変化を与えられるフォルムである。
図面ではFL40W×4灯仕様となっており時代を感じるが、現在であればLED化が前提となるだろう。
カラーコルトン仕様に変更しても演出効果は高いと感じる。
続きをご覧ください！
応援よろしくお願いします
↓ ↓ ↓
デザインランキング
【見るポイント】

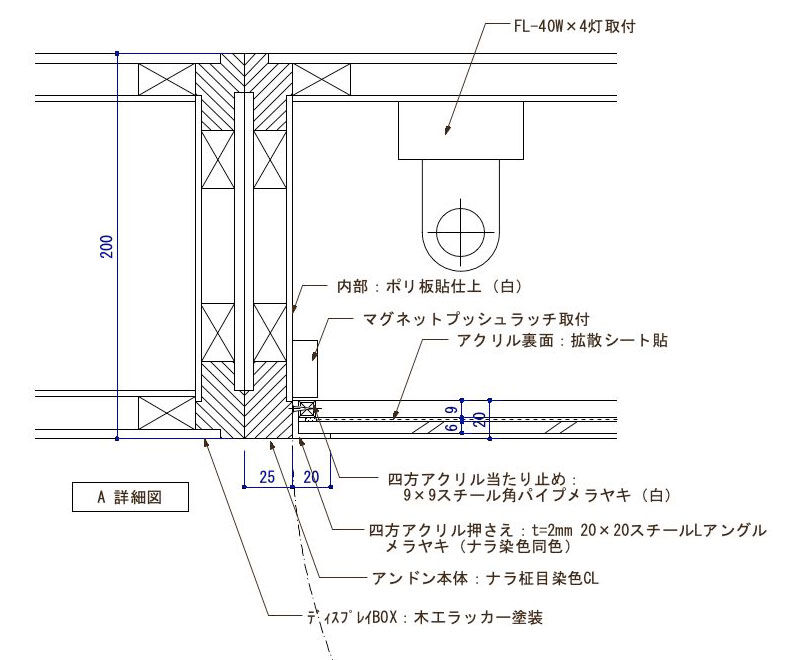

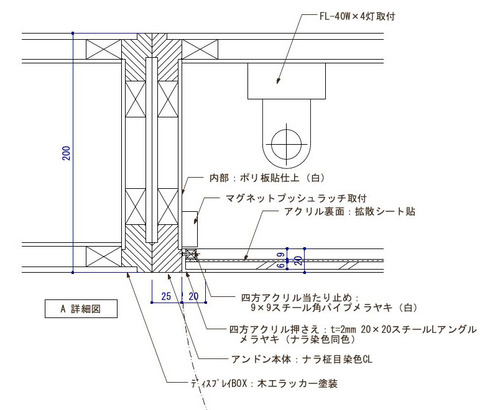

この種の内照式サインで重要になるのは、光源交換を考慮した開き扉の納まり。
図面ではマグネットプッシュラッチを使用しているが、盤面素材によって重量が変わるため、蝶番の選定と固定方法には注意が必要となる。
安易な納まりでは扉がお辞儀してくる可能性が高い。また、今回の図面では什器同士のジョイント表現が省略されているため、実施図では二部ボルト等による締結を追加した方が安定する。
壁面固定についても、背面からのビス固定を含めて検討しておきたい。
◉押さえておきたい納め
【ひとことメモ】
形としては非常に使いやすく、壁面演出什器としても完成度は高い。ただし、こういったサイン什器は“光らせれば終わり”ではなく、メンテナンス性や開閉精度まで含めて成立させる必要がある。
特に開き物の納まりは、現場で最も差が出やすい部分。シンプルな構成ほど、図面屋の配慮が問われる。
【まとめ】
店内サインは、売場の空気感を決める重要なアイキャッチャーである。視線誘導と商品演出を兼ねながら、壁面全体の印象を整理できる点も大きい。
意匠だけでなく、蝶番・ジョイント・メンテナンス性まで踏み込んで描き込むことで、初めて“使える図面”になる事例と感じる。
