店頭の柱を利用した行灯サインの事例_その2
| ■Data | ||
| ■サイズ | ■仕様 | |
| ≒1100×≒2500×≒300 | サッシ枠：ST曲げ加工焼き付け仕上げ Gｽｸﾘｰﾝ：t=8化透明ｶﾞﾗｽ+t=2和紙 +t=8化透明ｶﾞﾗｽ LED照明取り付け | |
| ■備考 | ||
先回の続きとして、店頭の柱を利用した行灯サインの事例_その2をご披露しましょう。

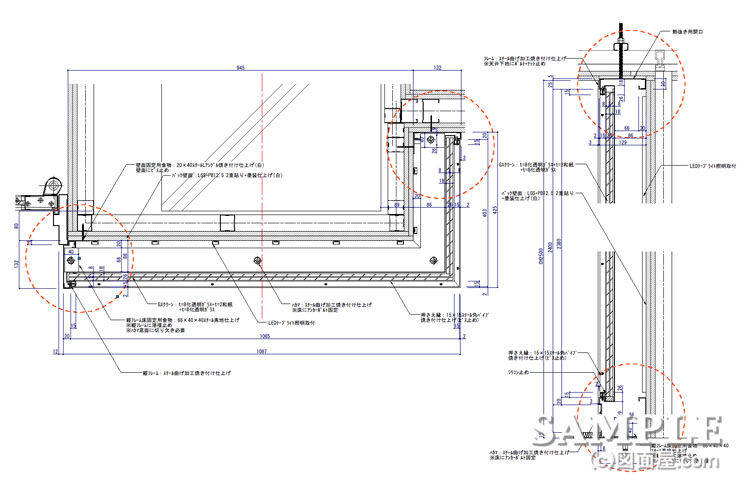

作り自体それほど問題ではありませんが、L型にデザインされたところが、私的にはミソだと感じます。そして、作図的に注意するところは、赤でマーキングしたヶ所です。
要は、納め方ですね！

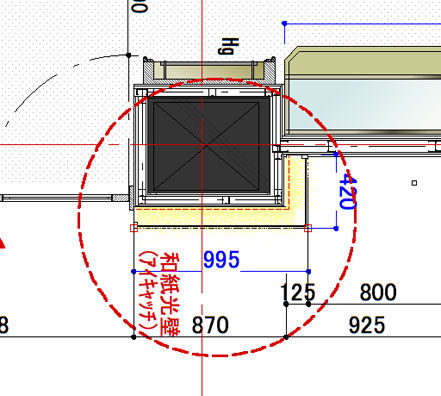

まずは、先回の作図と今回の平面を平行して読み取り、理解することですね。その後、今回ご覧頂いている縦断面に進んで行くようにしてください。
マテリアルは、スチールの曲げ加工で納めましたので、作図表現もしっかり理解してください。
本来は、SUSの鏡面仕上げだったら、店格も上がったのですが、予算が無かったのでこのようなしようになってしまいました。
