ショップファサードのコルトンサイン詳細図

ショップファサードのコルトンサイン詳細図

海外のスーパーブランドなどで良く使われるショップファサードのコルトンサインです。
ブランドイメージを打ち出すのにはとても効果のあるサインと言えますね。

最近ではLEDの普及により以前より薄型にする事が出来、売場が狭い店舗でも取付可能になるのは嬉しいことです。。

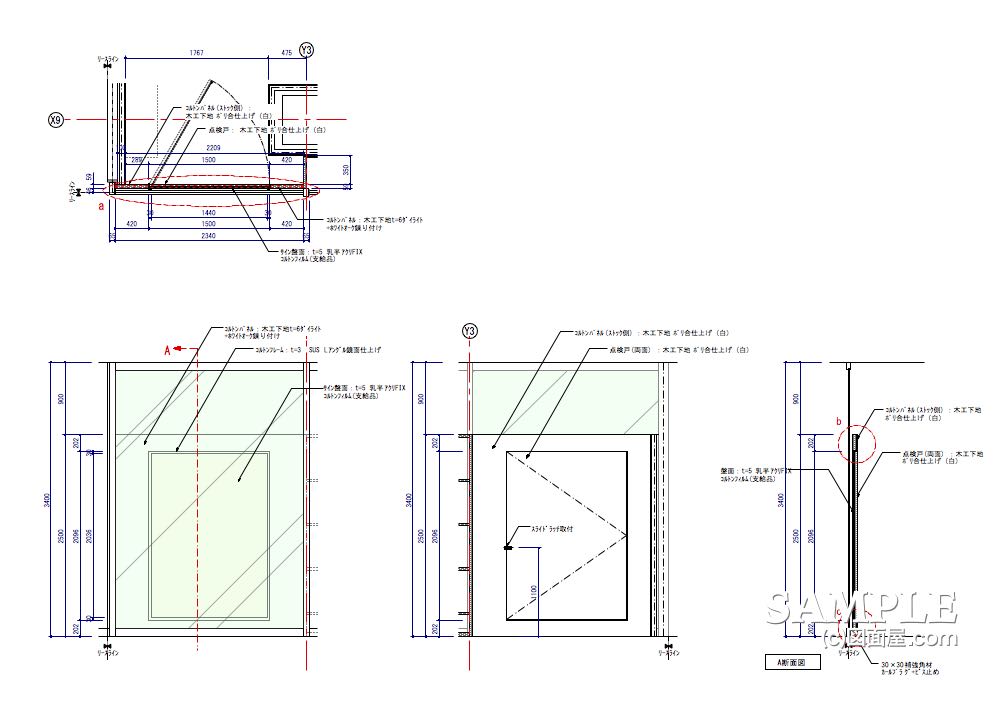

今回の場合はストックルームの壁面を利用して、ファサード左壁面にに大きな面を利用してインパクトのあるイメージサインを演出しました。

ただストックルームの面積を極力確保するために壁厚を若干薄くせざるを得なかったので、その納め方も薄型に対応した手法にしました。

詳細は、続きを読むからご覧ください。

尚、この収め方はコルトンサインの他にも応用する事ができますので、類似した事例も参考にして下さい。

それでは、続きをご覧ください！

頑張ってます！
↓　↓　↓

デザインランキング

にほんブログ村

●スポンサードリンク

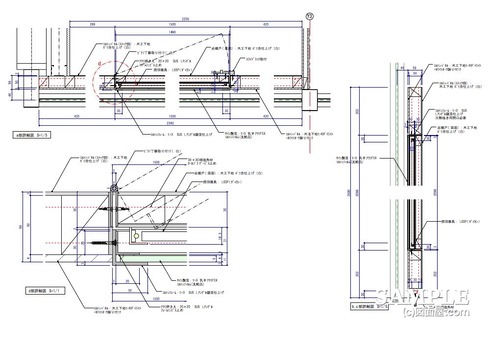

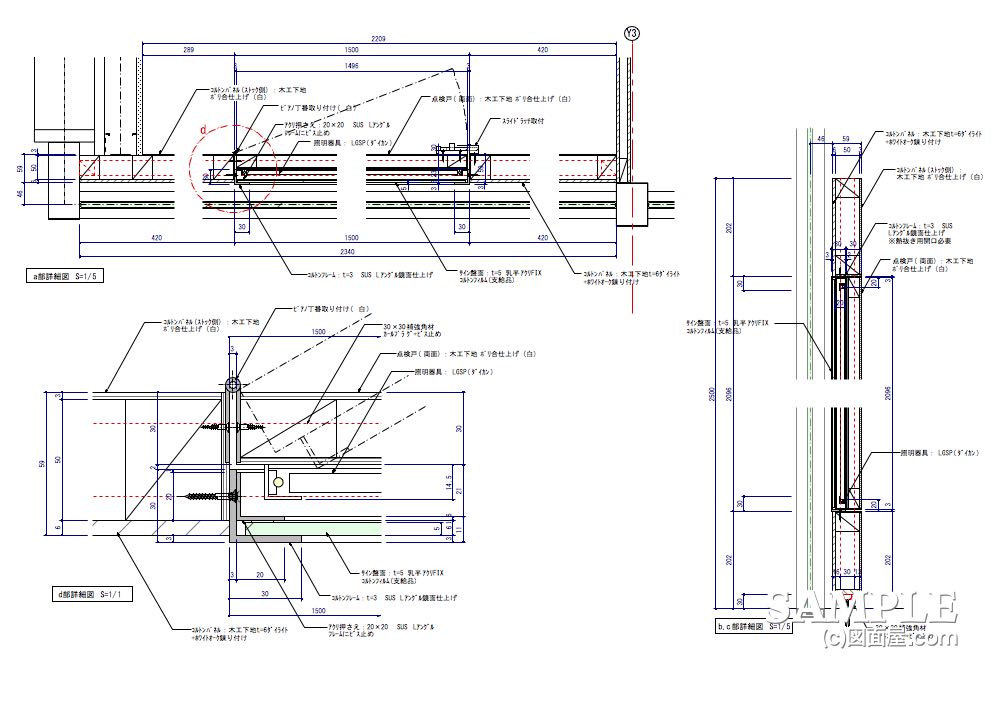

この図面が各部の詳細図となります。

スチールの曲げ加工で納めてますが、この納めがけっこう厄介ですので、この機会に覚えるようにしてください。

盤面はサイズの違う2種類Lアングルで固定するようにしています。

光源はサインメーカーの既製品を利用してメンテナンス用扉に取付ているのですが、1枚扉にしているので開閉する為に大きな有効スペースが必要となります。

この場合は扉を観音開きにする事で解決します。
しかし、照明器具が分断されてしまうので光にむらが出てしまう恐れもあるんです。

なので、扉をケンドン式（上げ落とし式）に替えることも考えられますね。

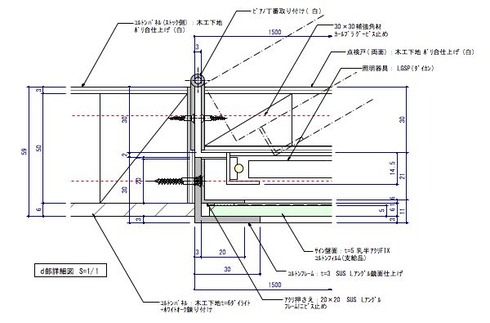

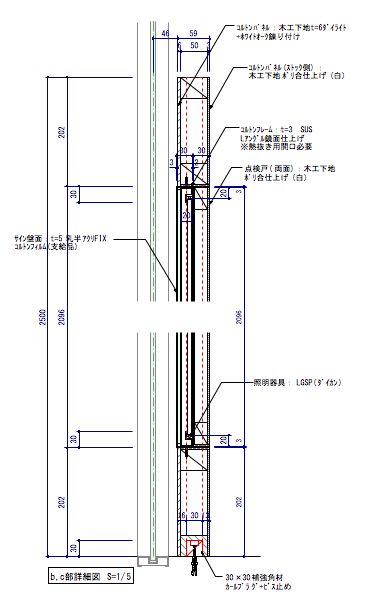

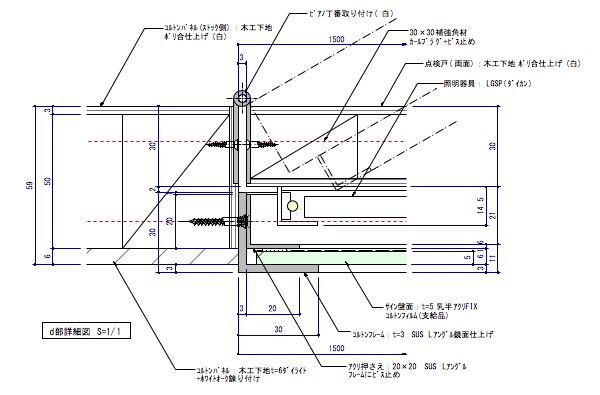

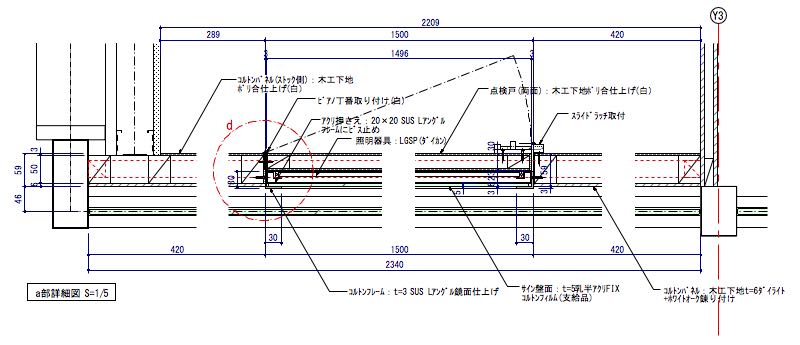

上記の拡大図も添付しておきますので、是非役立ててください！
