行灯サインの姿図と各部詳細図

行灯サインの姿図と各部詳細図

■サイズ	■仕様
W500×D500×H2100 図面参照	本体：木ﾗｯｶｰ塗装仕上げ（白半ﾂﾔ) 行灯：t=5乳半ｱｸﾘ+ｶｯﾃｨﾝｸﾞｼｰﾄ切り文字ｻｲﾝ
■備考 ★

懐かしい図面です。
2000年頃に先輩が携わっていた某アパレルメーカーの店頭サインです。正確には行灯サインかな！

聞くところによると、当時の百貨店では確固たるテナントのショップは少なく、平場での構成でテナントが設置されてたようです。

百貨店が強かった時代ですね。（嫌な時代と言ってました）

で、その平場には各メーカーがひしめき合っているなかで、ここぞと目立つための行灯サインだったんです。H=2100は確かに目立ちます。

最近ではこの形状のはほとんど見あたりませんが、当時はこういう形状のサインをどちらのメーカーブランドも用いてたようです。

この形を見て思い出すのは、ホテルなどの「○○の間」などですね。（笑い）まあ、H=2100はないでしょうが。けっこう目に入ります。

それでは、図面について少々！
続きをご覧ください！

頑張ってます！
↓　↓　↓

デザインランキング

にほんブログ村

●スポンサードリンク

さて、図面なのですが、内容を見ている限りそれほど難しいものではありません。

また、当時としては、良く描けているとも聞いてます。

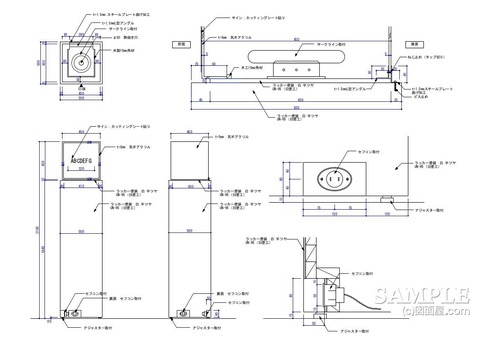

三面図のバランス、詳細図の数なども適切で見やすい図面だと感じます。
特に初心者の方などは、こういった図面を真似ることから始めてください。

上の詳細図は、トップの行灯部の拡大図となりますが、特に大きくする必要も無かったかもしれません。

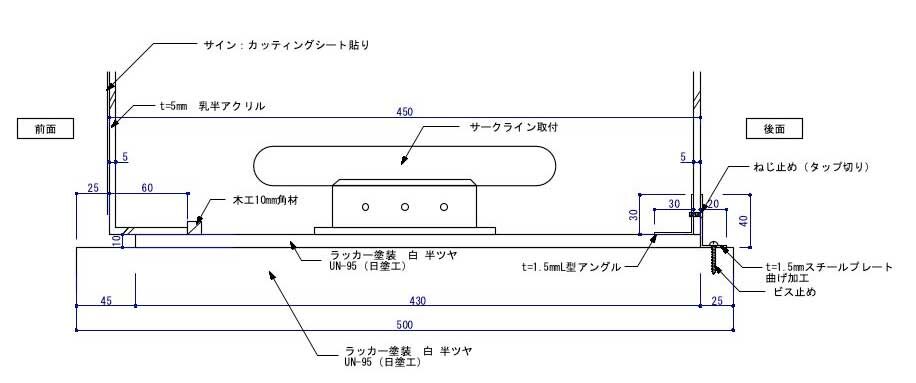

ここでは、サイン部のアクリルボックスの断面図が表現されています。
固定用の金物も確認できます。サークラインメンテ用に描かれたものです。

このようなタワー型の行灯サインは存在感があって、訴求力を助長します。

前述したように最近は、目にすることは少ないのですが、アレンジは可能なので是非挑戦してみてください。
