【ST_001】内照式ディスプレイ・ステージ
| ■サイズ | ■仕様 | |
| W1100×D1100×H450 図面参照 | TOP：t=10mmｽﾘｱｸﾘ5面体 ｽﾃｰｼﾞ：木工化粧板仕上げ | |
| ■備考 | ||

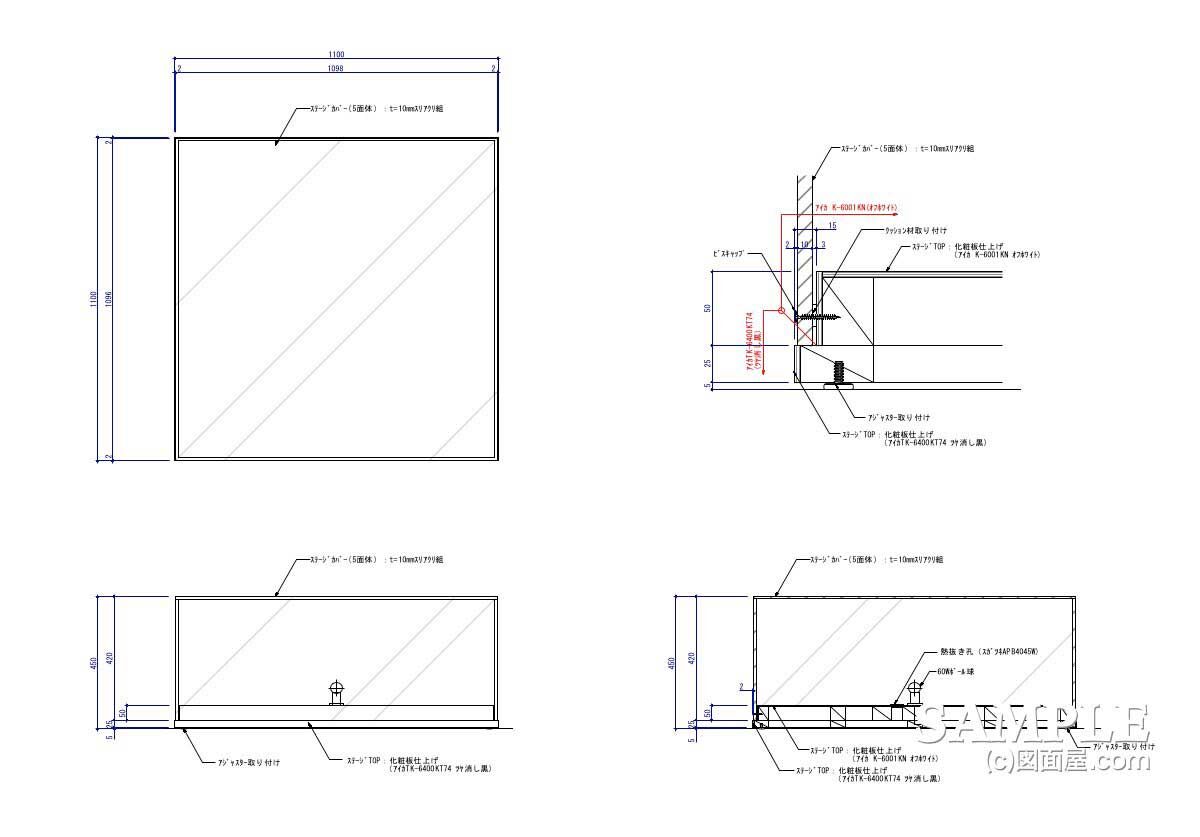

この作図事例は、内照式で演出を助長出来るよう、製作したディスプレーステージ（DSP）です。
作図事例は、インテリア雑貨のショールームで描きました。
ちょっと気になったのが、ステージのサイズに対して照明器具1灯のみ取り付けています。
しかし、若干光量が足りないかもしれません。
また、スリアクリを組み上げるためにコーナーには補強材として同材のLアングルを接着しました。
単体でも目を引くステージですが、高さや色を変えてみる事でバリエーションあるディスプレーも可能になります。
もちろん、このタイプのステージはアパレルショップなども使用可能だと考えます。

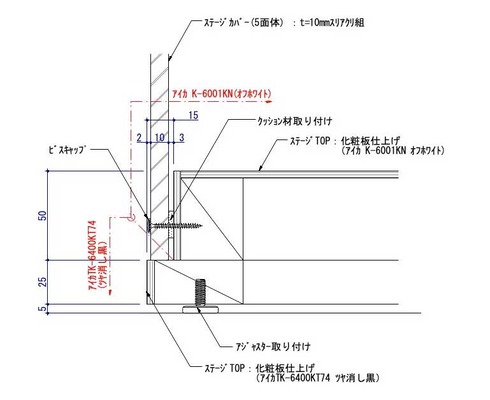

押さえどころである。詳細図も添付しています。
続きをご覧ください！
応援、宜しくお願いします！
↓ ↓ ↓
デザインランキング
にほんブログ村

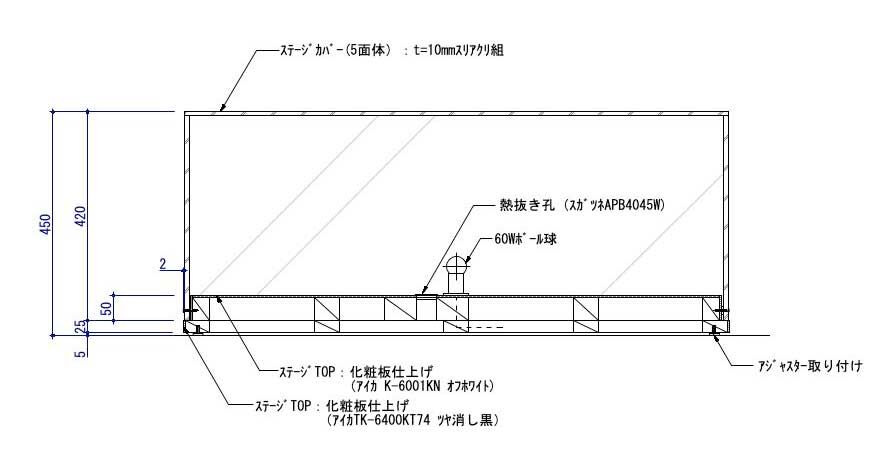

この断面図を見ても、お分かりのように寂しげです。光源をもう２本増やせば良かったような気がしますが、如何でしょうか！
今回は、以上です。依田和でした。
