【SYS_004】キッズ＆ジュニアアンダーウエアショップのシステム什器
| ■サイズ | ■仕様 | |
| W1050×D600×H1200 図面参照 | ﾌﾚｰﾑ：ｽﾁｰﾙﾊﾟｲﾌﾟﾒﾗ焼き仕上げ（白） 側板：t=5mmｸﾘｱｱｸﾘ+C/S切り文字ｻｲﾝ | |
| ■備考 作図日：2009.05.27 業態：キッズ＆ジュニア（下着ショップ） | ||
【作図解説】

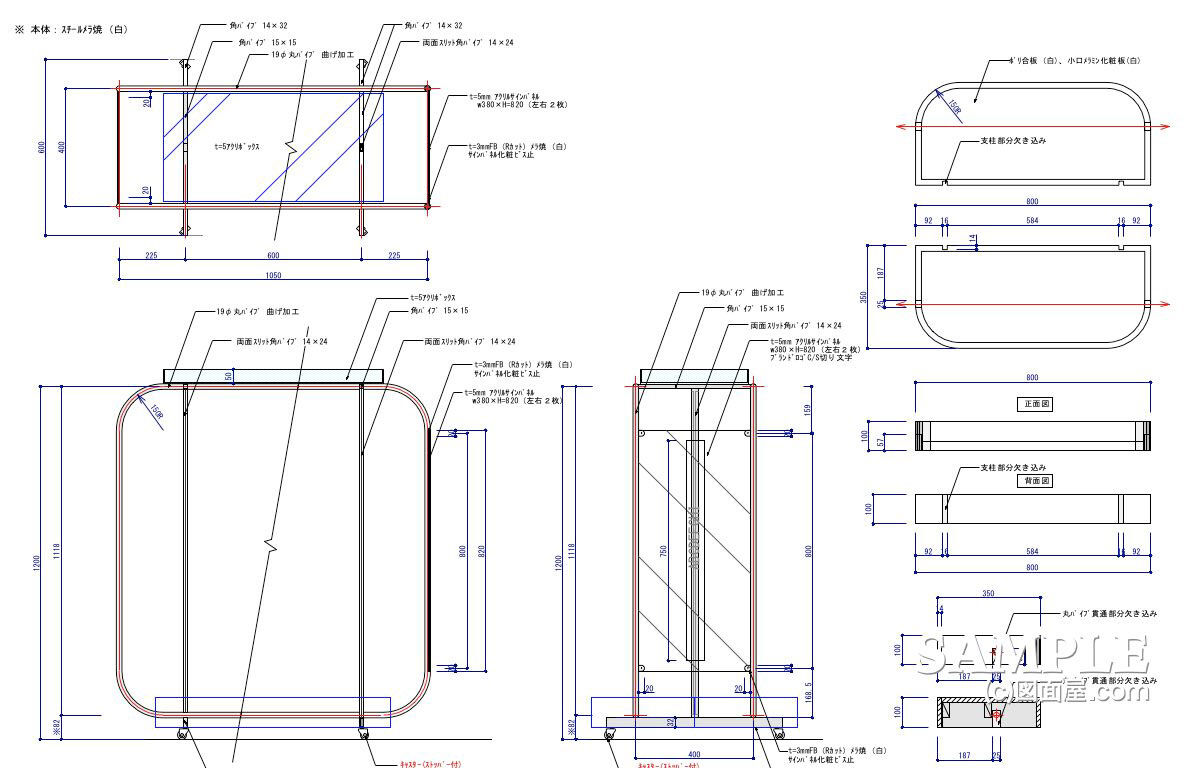

今回の作図事例は、キッズ＆ジュニアのアンダーウエアショップで使うシステム什器の姿図です。
いちばんの狙いは、「子供っぽさ＝可愛い装飾」じゃなく、フォルムでやさしさを出しているところですね。
フレームの角を大きくアールで曲げて、什器そのものが“角のない存在”になるようにしている。これ、売り場の空気を柔らかくするのに効きます。
さらに、フレームを可能な限り細く、色も白で統一。
キッズ売場って商品がカラフルになりがちなので、什器側を“清潔・透明感”の方向に寄せるのは正解だと思います。商品を主役にする設計で、売り場の見通しも良くなります。
一方で、この什器の肝はステージが脱着式になっている点です。
運用側の「商品によって外したい」という要望を拾っている。設計としてはわかるし、売り場の自由度は上がります。
ただ、その分だけ“什器としての安定と強度”は設計側がケアしておかないと、あとで効いてきます。
それでは続きをご覧ください！
応援よろしくお願いします
↓ ↓ ↓
デザインランキン
【作図ポイント】
今回の図面で押さえておきたいのは、「見た目の軽さ」と「構造の安定」をどう両立しているかです。
細フレーム＋透明感のある面材は見映えする反面、揺れ・ねじれ・倒れのリスクが出やすい。だからこそ、脚元の納まり、固定金物の考え方、フレームの補強の入れ方が“設計の勝負どころ”になります。
そして、ステージ脱着式の注意点。
ここは、下部にステージがあることで、安定と強度が出るんです。外せる仕様にするなら、外した状態でも成立する強度（＝脚元とフレームの剛性）を確保しておくこと。
さらに、外したステージの保管場所まで含めて運用提案しておかないと、売場の片隅に“置きっぱ”になって空気を壊します。
脱着式って、設計だけじゃなく「運用設計」もセットなんですよね。

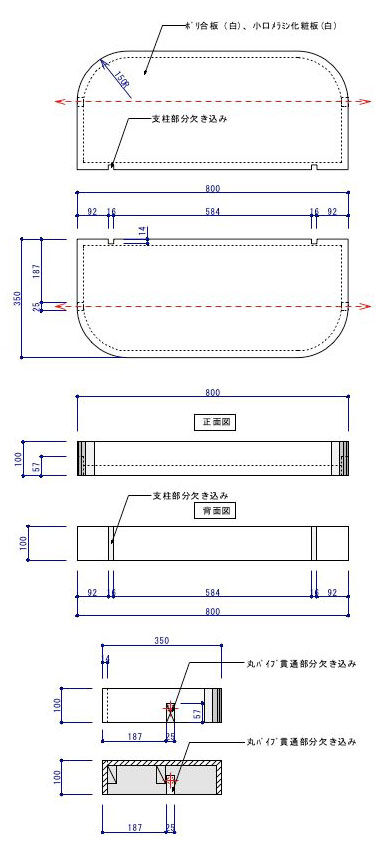

以下作図は、ステージを分解した図です。
【その他・私見】
この什器、方向性はかなり良いと思います。子供向け什器って、つい装飾で寄せがちやけど、これはフォルムとプロポーションで勝負してる。
結果として、子供っぽくなり過ぎず、清潔感も保てる。アンダーウエア売場には合っています。
ただし、懸念もちゃんと残しておきたい。
ステージが外せる＝現場は外します。外したあとに「どこ置くねん問題」が起きる確率は高いです。売場の印象って、こういう“置きっぱなし”で一気に落ちるので、ここは設計側が最初から釘を刺しておく価値がある。
それと、関東案件で立ち会いできてないって話、これはリアルにあるあるですが、だからこそ図面に「外した時の姿」や「保管の想定」まで一言でも残しておくと、現場の暴走を止められます。
【まとめ】
キッズ売場に似合う“やわらかいR形状”と、白で統一した“清潔・透明感”が魅力のシステム什器です。商品を主役にしながら、売場の空気を軽くできる設計になっています。
一方で、ステージ脱着式は便利な反面、安定性・強度・保管場所の3点が弱点になりやすい。ここを図面と運用で押さえ切れたら、見た目だけじゃなく、現場で長く使える「良い什器」になります。
