ラウンド型の２段棚什器の作図事例

ラウンド型の２段棚什器の作図事例

■サイズ	■仕様
W1500×D900×H850 図面参照	棚見付け：20×30mm真鍮古美色角ﾊﾟｲﾌﾟ棚板：木工ｳﾚﾀﾝ塗装仕上げ本体骨組み：70×27ｽﾁｰﾙ角ﾊﾟｲﾌﾟ組み脚：30×30真鍮古美色角ﾊﾟｲﾌﾟ
■備考

棚什器といっても様々なタイプがあります。

今回は、ラウンド型の２段棚棚什器を紹介します。

これら基本形を、描くことは、図面屋を目指す第一歩だと感じます。

シンプルな什器なので、初心者の方も努力すれば描けるようになります。

それでは、進めます。

本体は、２種類でスチール角パイプで構成されてます。

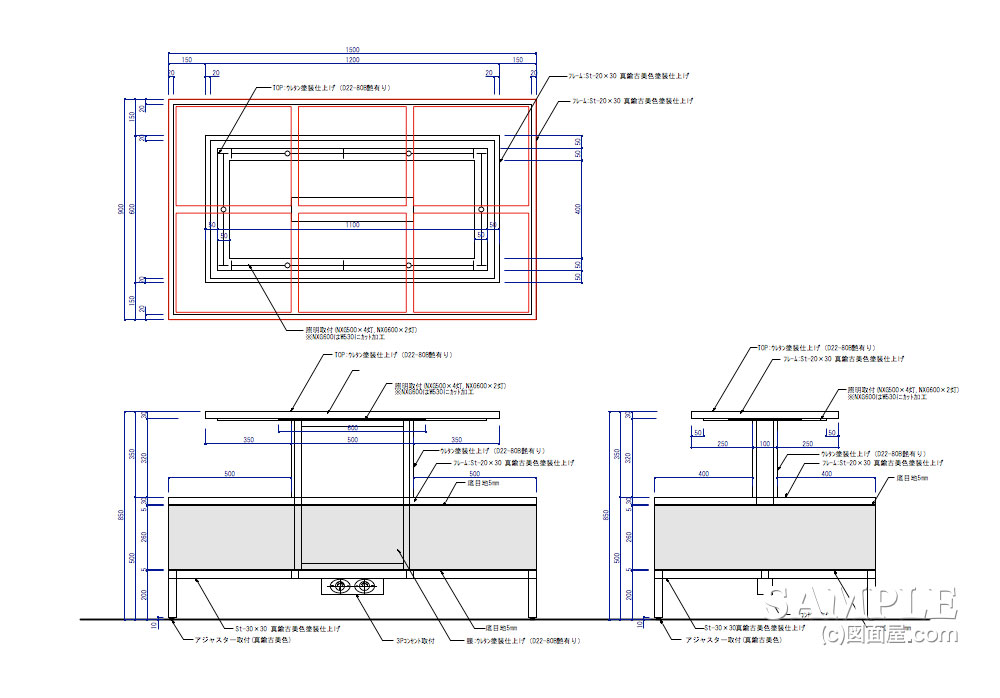

図面上では、赤い破線で表現されているところが、骨組みのラインとなっています。

このように骨組みラインを描いておくことで、どの箇所に角パイプが通っているかが、すぐに分かります。

ただ、今回は初心者対象に描きました。

普段は黒で描きます。

しかし、作図が複雑な場合は、こういった表現をすることが多々あります。

表現の方法は自由です。

特にルールはありませんが、出来るだけ色は使わない方が良いでしょう。

それでは、前置きが長くなったので次に進めます。

続きをご覧ください！

頑張ってます！
↓　↓　↓

デザインランキング

にほんブログ村

●スポンサードリンク

納めを説明しましょう。

それでは、作図を説明します。

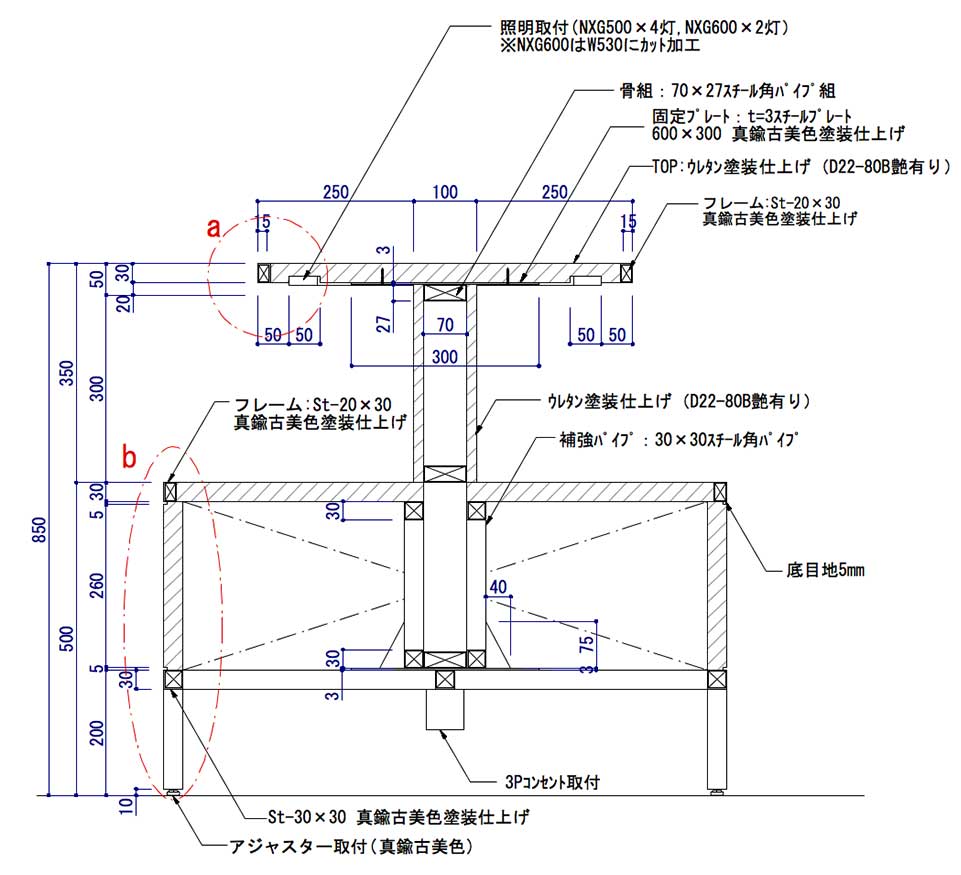

まず、下の断面図を読み取りください！（15分）

断面図を見れば、先ほど説明したスチール角パイプが確認されます。

そのスチールに囲まれた中に、棚板が入る考え方になってます。

ただ、トップの天板のみが、別の納めになってます。

固定用スチールプレートは3mm厚+天板にビス止めとします。

但し、意匠となる面は確保されたいます。

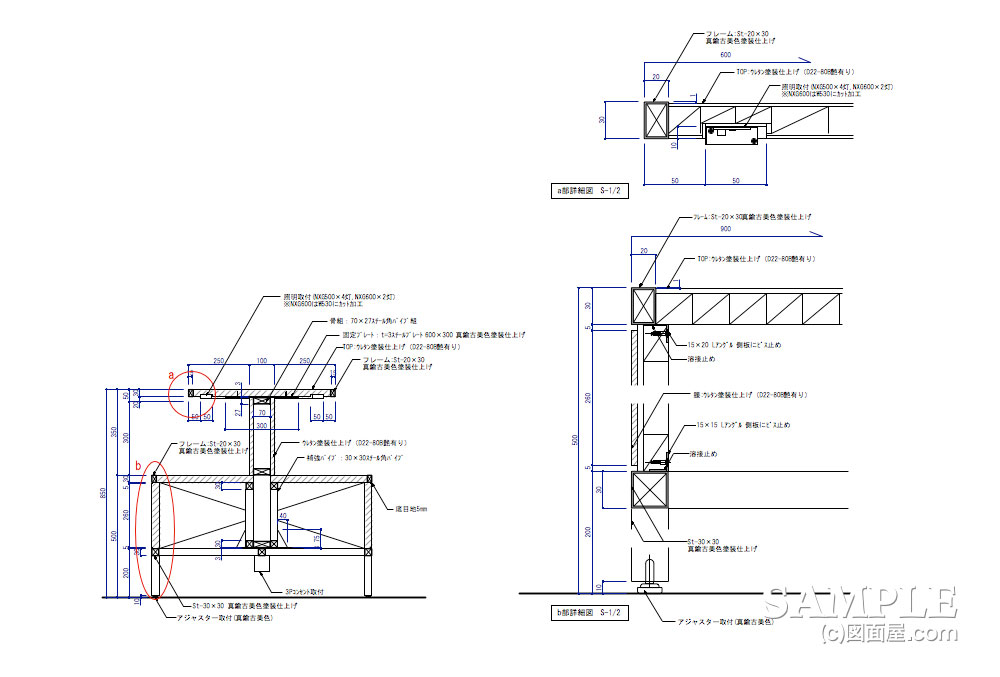

右の断面詳細図を見れば、理解できると感じます。

これを参考にすれば、それほど時間をかけずに描くことが出来ます。
