見栄えするハイカウンターテーブルの作図事例

見栄えするハイカウンターテーブルの作図事例

■サイズ	■仕様
W1250×D500×H940 図面参照	TOP：ｳｫｰﾙﾅｯﾄ突板染色ｳﾚﾀﾝ塗装仕上げ脚ﾌﾚｰﾑ：24×24角ﾊﾟｲﾌﾟ SUS HL 仕上げ
■備考 ★

当時、ホテルの環境設計において、ユーティリティ什器群の作図を手掛けた経験があります。その中にはレセプション用カウンターや間接照明付きの装飾パネルなどが含まれていました。

また、エントランスやエレベーターホールなどに生花や絵画を飾るためのテーブル什器を製作しました。今回の事例は、その際に制作したハイカウンターテーブル什器ですが、その汎用性から忘れずに覚えています。

比較的高い位置に設置された天板ですが、見た目にも優れた仕上がりとなりました。トップ部分にはランバーコア下地の突き板貼り仕上げが施されています。

腰部には24×24スチール角パイプを組み、補強のためにそれぞれの角パイプにステンレスロッドφ6mmを溶接処理しました。それでは、今回の作図事例で覚えておいて欲しい詳細図などがあります。 続きをご覧下さい。

頑張ってます！
↓　↓　↓

デザインランキング

にほんブログ村

●スポンサードリンク

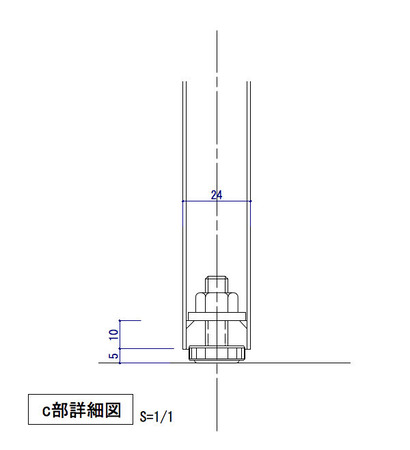

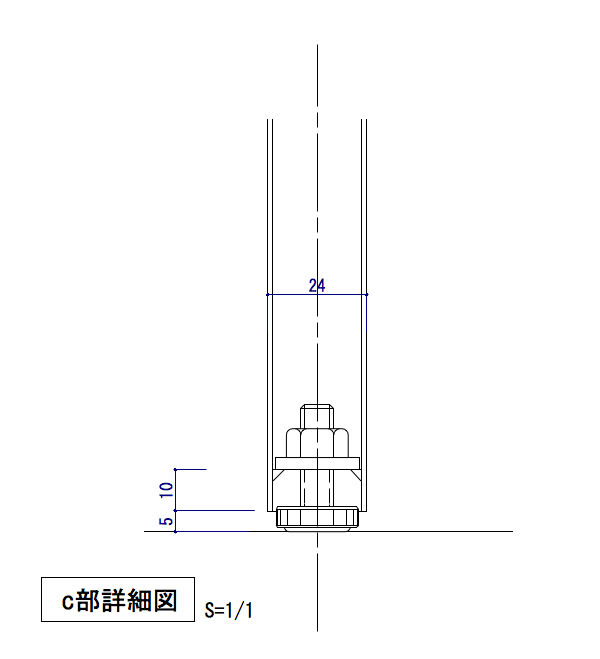

この作図でのポイントは、以下の２カ所です。

ゆっくり読み切って理解して下さい。
間違い発見！

補強材とさしている部分が間違っています。ご容赦を！
読者の皆さんは間違わないでください。

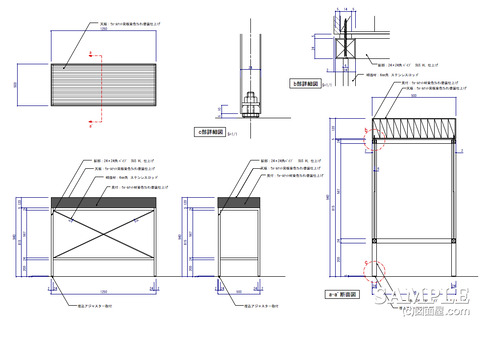

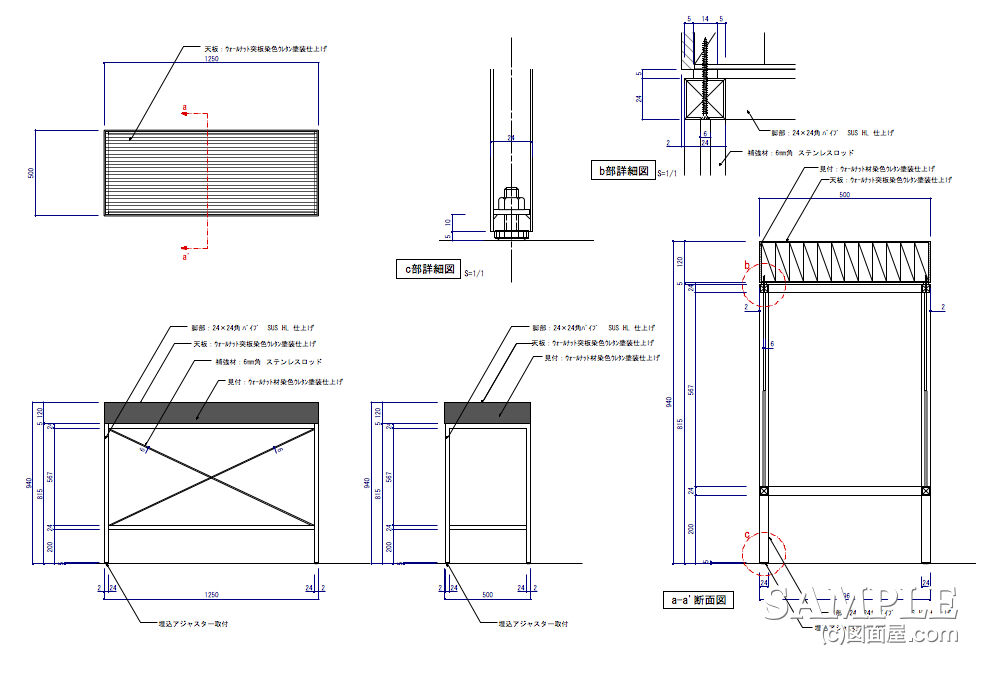

何処を描いているかは、全体図でマーキングしてます。
再確認願います。

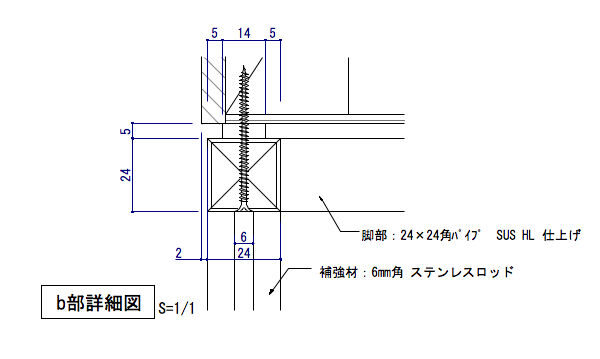

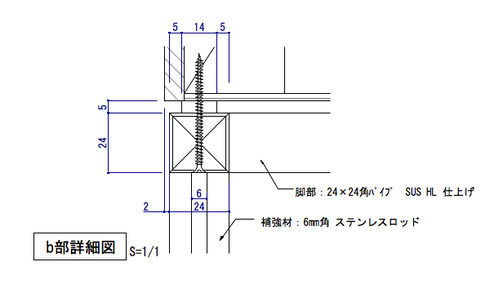

以下は、b部詳細図
