汎用性のあるオペーレーションカウンターの作図事例
| ■Data | ||
| ■サイズ | ■仕様 | |
| 1200×500×1350 | 本体：木パイン材染色CL仕上げ | |
| ■備考 | ||
この什器は、シンプルなカウンターです。
以前、実施設計したカフェのレジバックに設置したカウンターの単品図です。
オペレーションカウンターの役割を担ってます。
ご存じのようにレジの廻りには、多くのものが散乱します。
ですから、設計者の側で気を利かしてこういうものを提案することがあります。
現状、この什器の配置そのものは不明ですが、みなさんもリサーチに行かれたら、一度レジの廻りに目をやってみて下さい。
何か気付くことがあるかもしれませんよ。
その他の作図が有りますので続きをご覧下さい！ 頑張ってます！
↓ ↓ ↓
デザインランキング
にほんブログ村

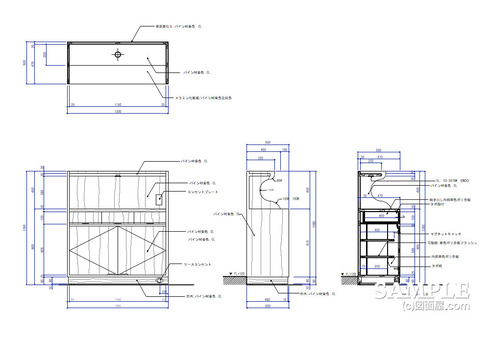

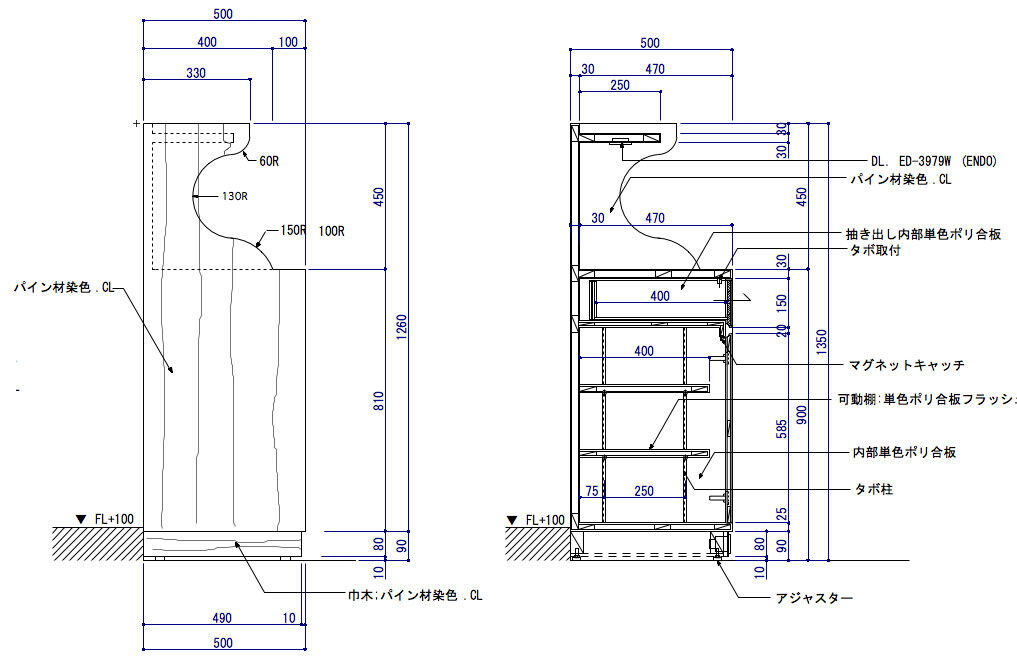

作図のポイントは以下の図面！
それほど難しくはありませんが、最低限以下の作図をマスターすることをが肝心です。
また、カウンター類には同じような断面図が出てきます。
カウンター類の機能面を把握することは、とても重要なので必ず覚えるようにしてください！
以上です。
頑張ってます！
↓ ↓ ↓
