壁面固定棚をインロー式で納めたの図面事例

壁面固定棚をインロー式で納めたの図面事例

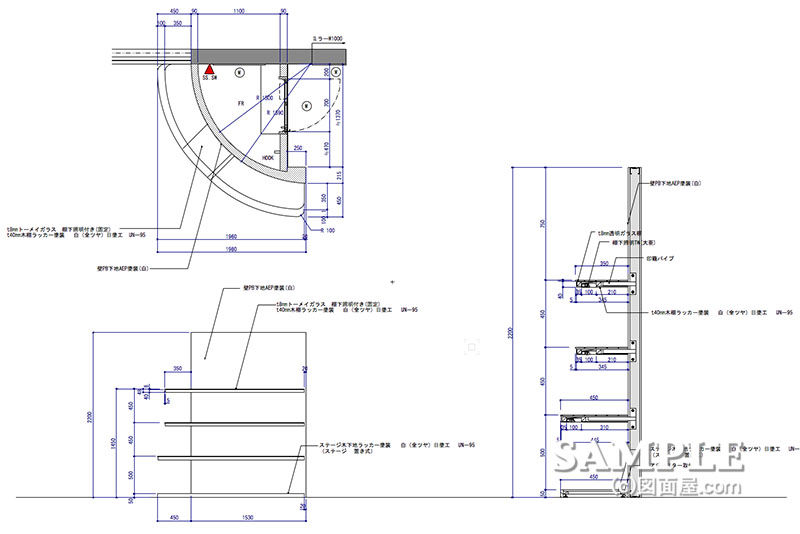

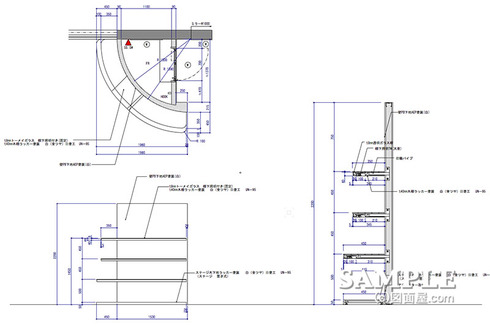

■サイズ	■仕様
W1980×D≒2035×H2200 図面参照	壁面：LGS+PB下地AEP塗装仕上固定棚：木工下地ﾗｯｶｰ塗装仕上+t8ｸﾘｱｶﾞﾗｽｽﾃｰｼﾞ：木工下地ﾗｯｶｰ塗装仕上
■備考

店舗によっては、フィッティングルームの外壁面は、必ず活用、必ずしなければなりません。

今回も、百貨店のテナントなどでは珍しくないケースです。

要はスペースがあまりとれないテナントでの一例ですが、フィッティングルームについては今回は述べることはありません。

主題は、インロー式での壁面固定棚のでのお話です。

頑張ってます！
↓　↓　↓

デザインランキング

にほんブログ村

●スポンサードリンク

今でもそうですが、固定棚ってどうして納めるんですかって、メールがよく来ます。

まあ、初心者の方ならプラスターボードの後ろがどうなっているかも解らない状態で、いきなり固定棚が、にょきっと出ていたらびっくりするでしょう。

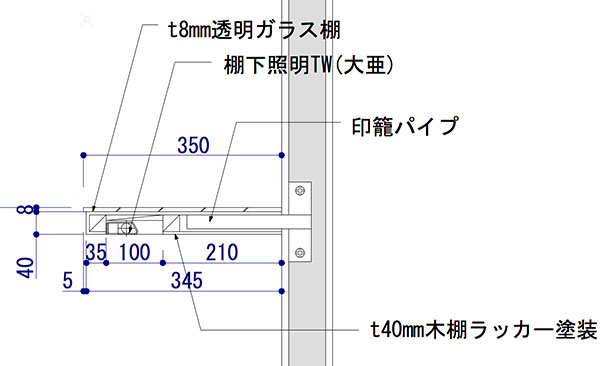

実は、上記のような納めになっているのです。

壁面から出るインロー（印籠）パイプとベースになるスチールベースが確認できますか？

このパイプとスチールベースパイプとになるものを溶接するしたものを、壁面下地であるLGSに取り付けるのです。

取り付け方法は、様々な条件がある中、溶接でもビス止めでもいいでしょう。

現場での火気厳禁ってのもあるんで、私はいつもビス止めを指示します。

インローパイプの長さについて、目安として棚奥行きの約半分以上といいたいところですが、この場合は棚板照明が入っているので210mmが精一杯でした。

最終的に、棚を固定する際は底面よりビス止めとなります。

このサイトにも「インロー式」での固定方法を記した投稿がありますので、絞り込み検索で探してみてください。
