【WJ_005】典型的な親子ドアの作図事例

【WJ_005】典型的な親子ドアの作図事例

■サイズ	■仕様
W1250×D115×H2125 図面参照	本体：t=35フラッシュ化粧板貼仕上げ
■備考【WJ_000】は木製建具の略語＊製作図：2010.04

今回は、初心者の読者さんのために、木製建具の開き戸、それも親子ドアの図面事例をご紹介します。基本さえ分かれば、それほど難しい図面ではありません。

特に、説明の必要はいらない？と感じますが、参考図無しで「建具図面」を描け！って言われても困るな〜なんて方はしっかりお勉強しましょう。

それでは続きをどうぞ！

応援、宜しくお願いします！
　↓　↓　↓

デザインランキング

にほんブログ村

●スポンサードリンク

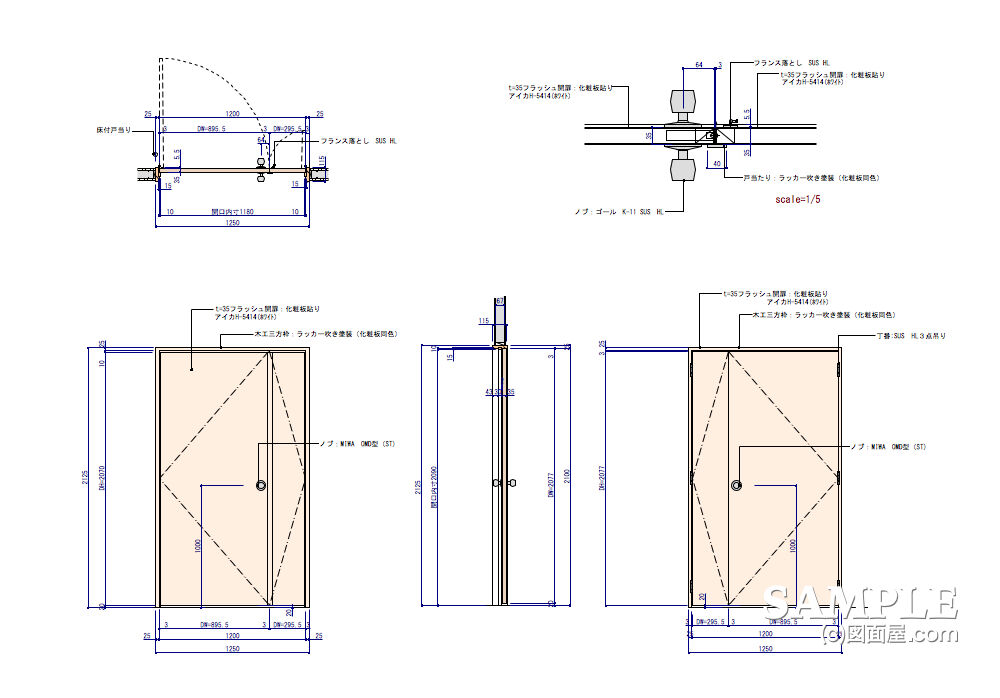

下記に平面詳細図を添付しておきましたので、まずは、隅々まで、しっかり読み込んで理解するようにしましょう。

どうですか？　しっかり読み込めて理解した人は、この程度の図面については卒業ですので、もっとややこしい建具図面に進んでください。

この図面で気になったこと言えば、戸当たりです。

仕様全てが木製はいいのですが、この戸当たりだけは、スチールにすれば良かったと感じます。と言うのもやはり、使用頻度が高く、開け閉めの時を考えるとちょっと怖いような気もします。

もうかなりの図面ですので、竣工後は記憶はありませんが今でも、この図面を見るとちょっと気が重くなります。

もう永く図面を描いていると、これで絶対大丈夫なんて言えないことばかりで、この年になってもべんきょうだな〜って思います。

木製親子ドアの図面事例は、どうでした？

何にでもそうなんですが、この仕事をしていると、基本的なことは付いて回りますので、 今回の図面事例を、しっかり身につけ素晴らしい図面屋になってください。
