【WJ_009】だまし絵を意識したミラー貼り木製建具の作図事例

【WJ_009】だまし絵を意識したミラー貼り木製建具の作図事例

■サイズ	■仕様
W750×D95×H1960 図面参照	建具：木工下地t=5mmｸﾘｱﾐﾗｰ貼りｽﾄｯｸ面：化粧板仕上げ枠：木ﾗｯｶｰ塗装仕上げ
■備考作図日：2010.02.18 業態：ヤング下着＆ソックス

【作図解説】
このミラー貼り建具は、ちょっと変わってて面白いと感じました。

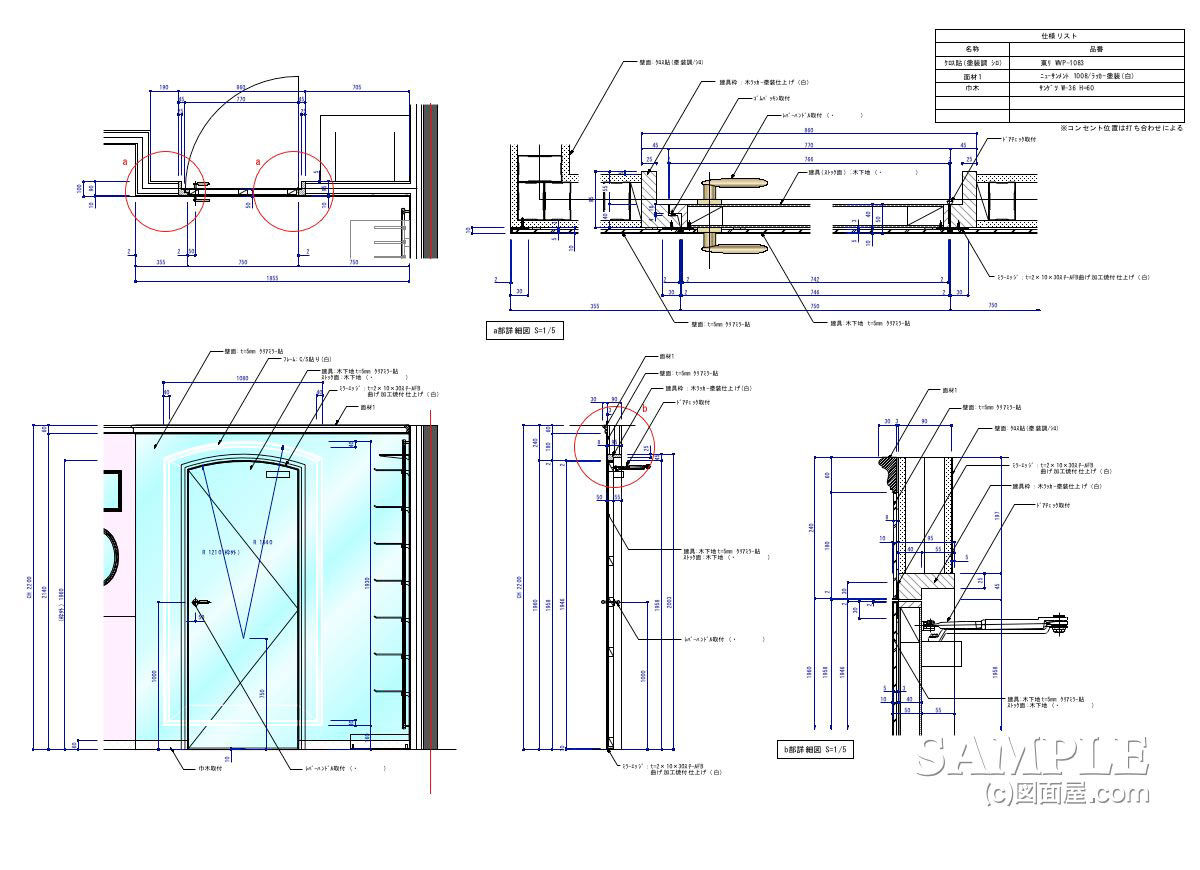

毎回の図面事例では、過去には類を見ないミラー貼り建具の姿図と断面図です。

まず図面事例をよく見てください。お分かりですか？

事例での壁面は全面ミラー貼りですが、その中にストックルーム出入用の建具が見れますね。

しかし、デザインを施したような仕草が、若干見て取れますが、いったい・・・・。

続きをご覧ください！

応援、宜しくお願いします！
↓　↓　↓

デザインランキング

●スポンサードリンク
【作図ポイント】
普通だったらそのままシンプルな考えでミラー建具を取り付けますよね。

まあ、誰のアイデアかは知りませんが、そこにひと工夫したミラー建具を設置した図面を描いた人がいるのです。

これ、ちょっといいアイデアかもしれません！

図面事例で描かれているようにミラー面にカッティングシートを貼って擬似枠をつくってるのですが、一種のだまし絵のような効果を狙っているのです。

ユーモアのセンスも感じて、何か親しみを感じます。

さて図面の説明ですが、この事例での注意点は建具、枠共に上部が円弧になっているので、ドアチェックの取り付け時にはアームの下地材が必要になる事です。

下記の縦断面詳細図で確認できますが、ドアチェックのアームの位置関係の調整が特に重要です。

もう現場に任せるしかありませんが、建具枠のアール面が広い分それほど厳しくは無いと感じます。
