木製建具+面材のスイングドアの図面事例

木製建具+面材のスイングドアの図面事例

　スイングドア

■サイズ

■仕様

W755×D100×H2250
図面参照

枠・建具：水性ﾌｧｲﾝｳﾚﾀﾝ塗装仕上げ

（指定色 3分ﾂﾔ）

面材：みはしSD722(ｵｰｸ)

水性ﾌｧｲﾝｳﾚﾀﾝ塗装仕上げ（指定色 3分ﾂﾔ）

■備考

最近は、スイングドア図面事例のお問い合わせを多く頂いています。とてもありがたく受け取っています。

そんなわけで、最新の図面事例をお届けします。普段目にするスイングドアとはちょっと差異がありますが、これもひとつの参考事例として活用してください。

違いと言っても、今回は木製建具+面材のスイングドアです。今まではアルミ系のの建具が多かったと認識するのですが・・・・・。

尚、面材の情報はこちらから確認してください。
⇒　面材（サンメント）の種類と断面事例_その1

では、その詳細をご覧頂きましょう！

頑張ってます！
↓　↓　↓

デザインランキング

にほんブログ村

●スポンサードリンク

木製建具でのスイングドアは、他と違ってかなりの重量がありますので、本来はスイングドアには適さないかもしれません。

ただ、今回は店舗環境と合わさなければならなかったので、面材も取り付けちょっとクラシカルな建具が仕上がったのです。

作図的にも、普段お知らせしているものとあまり変わりはありませんので、今回に事例を頭に入れればすぐにでも描くことが出来ると確信しています。

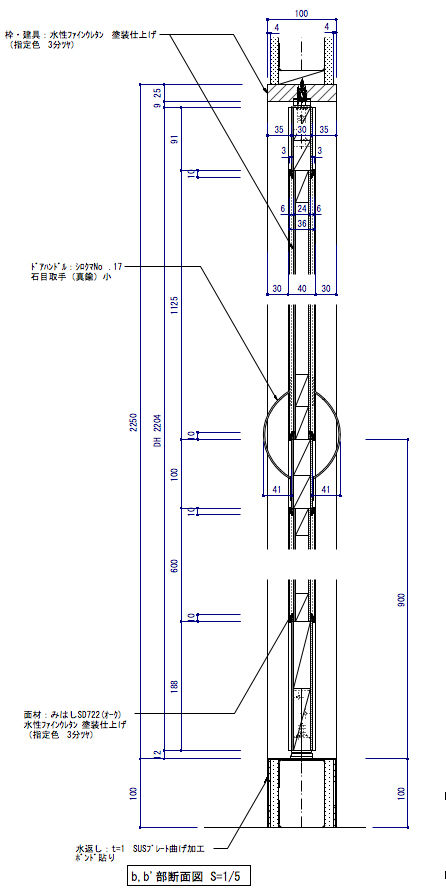

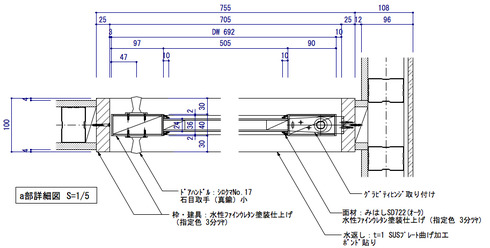

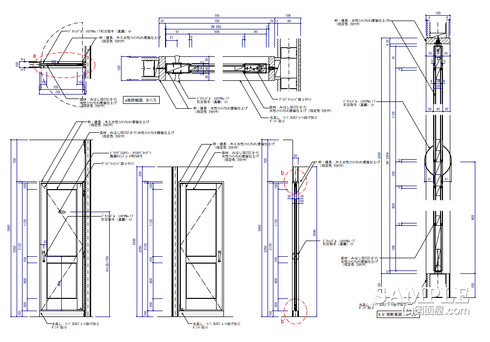

それでは、すぐにでも描けるように各詳細図を添付しておきます。
